顎式破碎機(jī)關(guān)鍵零件材料的低溫特性

來(lái)源：洛陽(yáng)大華點(diǎn)擊量：時(shí)間：2022-08-17 08:41:06

目前公司生產(chǎn)的常規(guī)顎式破碎機(jī)，能夠適應(yīng)的溫度范圍在-20°到40°之間，超過(guò)上述的溫度范圍，主機(jī)會(huì)發(fā)生一系列問題，尤其是在低溫條件下，由于鋼材自身的特點(diǎn)，非常容易發(fā)生低溫冷脆現(xiàn)象，抗沖擊性能大大降低。近期國(guó)外有些用戶要求設(shè)備使用環(huán)境溫度最低-40°，我們來(lái)看看顎破一些關(guān)鍵零件的低溫特性。 由于焊縫對(duì)低溫比較敏感，針對(duì)低溫條件，顎破的架體采用分體模塊組合結(jié)構(gòu)，這種架體結(jié)構(gòu)通過(guò)銷和螺 栓連接，沒有焊接位置，避免了焊接容易產(chǎn)生的各種問題。 為保證主機(jī)在-40°環(huán)境溫度能正常工作，所用材料在-40°時(shí)的沖擊功值A(chǔ)kv應(yīng)大于等于27J（相當(dāng)于常溫狀 態(tài)下Q235的沖擊功值）。

1.側(cè)墻板—材料Q345E，具有良好的低溫沖擊性能，-40°時(shí)Akv≥34J；

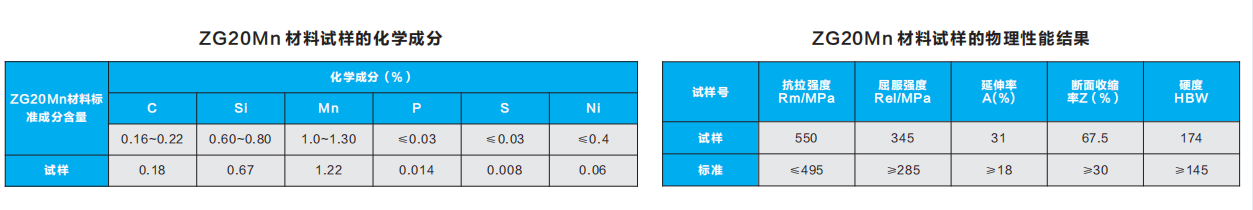

2.前墻、后墻—材料ZG20Mn，具有良好的流動(dòng)性和焊接性能；常用于大型鑄件原材料，-40°時(shí)Akv≥27J。

夏比沖擊試驗(yàn)結(jié)果

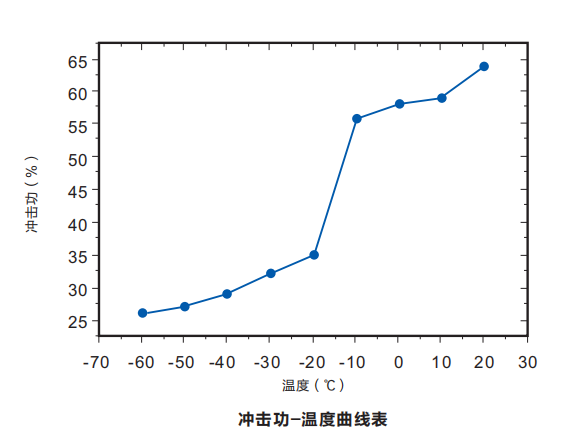

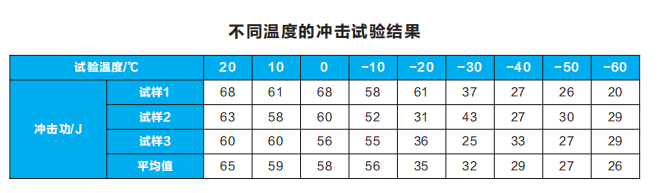

從20℃至-60℃溫度區(qū)間，每10℃做一組沖擊試驗(yàn)，不同溫度下的沖擊功見 表，沖擊功隨溫度變化曲線如圖所示。

可以看出，隨著溫度的上升，沖擊功呈逐漸上升的趨勢(shì)，但溫度從-10℃降到- 20℃時(shí)，沖擊功出現(xiàn)了一段較為明顯的下降，其余階段沖擊功變化趨勢(shì)較為平緩， 為了進(jìn)一步明確沖擊功的轉(zhuǎn)變溫度點(diǎn)，在-10℃至-20℃之間，每2℃做一組沖擊試 驗(yàn)，試驗(yàn)結(jié)果見表，沖擊功隨溫度的變化曲線如圖所示。

3.動(dòng)顎體—材料ZG20Mn，現(xiàn)有鑄件動(dòng)顎體普遍采用ZG270-500,屬于中碳鋼，碳含量越高，低溫脆性越明顯，低溫環(huán)境中不適合選擇ZG270-500。

4.偏心軸—材料42CrMo，屬于超高強(qiáng)度鋼，具有高強(qiáng)度和韌性，淬透性也較好，無(wú)明顯的回火脆性，調(diào)質(zhì)處理后有較高的疲勞極限和抗多次沖擊能力，低 溫沖擊韌性良好。顎破目前主軸主要材料是40CrMnMo，其低溫沖擊韌性一般，-40°環(huán)境下不建議選用。
