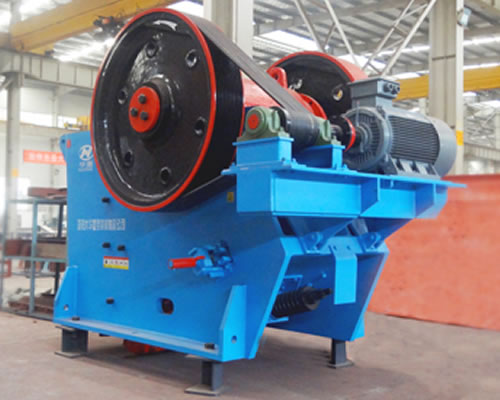

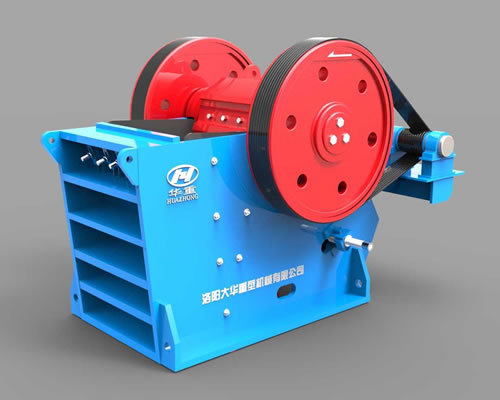

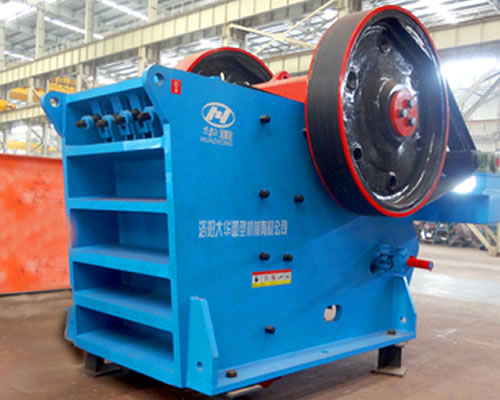

JC系列顎式破碎機

結構強度更強,可靠性更高

JC系列顎式破碎機是我公司在引進,吸收歐美顎式破碎機技術的基礎上,經過優先設計研制而成的新型顎式破碎機,是粗碎各種巖石的優選設備。

JC系列顎式破碎機采用有限元分析方法成功開發的新一代產品。與傳統的顎式破碎機相比,JC系列顎式破碎機在設計和制造方面對細節更為重視,采用高強度材料,先進的制造工藝,具有結構強度更高,設備可靠性更高,破碎比更大、產量更高,綜合成本更低等優勢。



3D動畫視頻展示

【進料粒度】:430-1020mm
【生產能力】:50-1400t/h
【應用范圍】:砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂等。

產品優勢

  •

    堅固的結構

    機架分為焊接式和組裝式兩種:中小型規格一般采用焊接式,大型規格一般采用組裝式。焊接式采用大弧度過渡圓角、低應力區焊接方式,大大降低了應力集中,保證了機架在各方向強度的均等,具有耐沖擊性、受力均勻、低故障率等特點。組裝式采用先進的模塊化、無焊接框架結構設計,疲勞強度大,可靠性高,同時整機組裝式設計,運輸、安裝更加方便,特別適用于是地下礦井、高海拔礦山等狹小、運輸困難場所安裝。

  •

    優越的腔型設計

    對稱"V"形腔型設計,肘板大傾角、大沖程、合理轉速,使進料粒度更大、產量更高、粒度更加均勻,顎板磨損降低。

  •

    重型動顎總成經久耐用

    重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體,保證了動顎總成耐沖擊性和穩定性高;迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷,使其運行時間更長、更加穩定性。

  •

    動顎護板設計

    動顎上方安裝了重型護板,避免因物料沖擊,有效保護動顎體及其內部軸承不受損壞。

  •

    整體軸承座

    整體鑄鋼軸承座結構保證與機架完全配合,避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷,使軸承運行更加平穩。

  •

    方便快捷的粒度調節

    采用機械或液壓排料口調整裝置,其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷,節省了停機時間。

  •

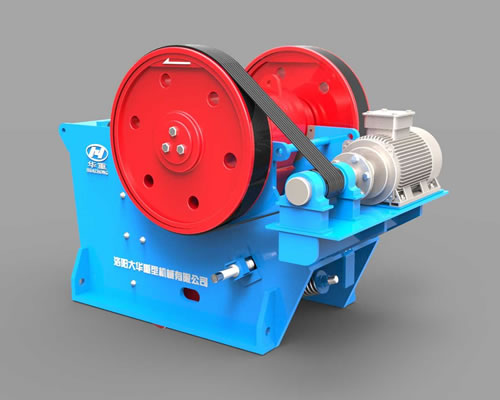

    一體化電機安裝

    電機座與破碎機機架一體式安裝方式,不僅節約了顎式破碎機的安裝空間,減少了三角帶的長度,而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節,從而使三角帶使用壽命更長。

  •

    減震安裝設計

    采用專用的橡膠減震裝置固定,有效吸收了設備振動峰值,同時允許破碎機垂直和縱向方向的位移,從而降低了對基礎的沖擊。

細節參數

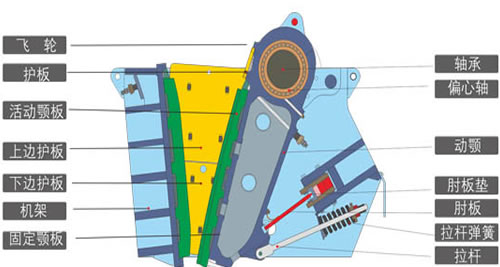

JC系列細節圖

粗碎各種巖石的優選設備



1、機架由側板、前箱組件、后箱焊件等組成。

2、偏心軸轉動主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。

3、破碎腔工作主要由定顎板、動顎板、側襯板、護板等組成,是破碎物料的工作零件。

4、保險裝置由肘板、肘板座、彈簧、彈簧拉桿等組成,是破碎機在非正常情況下起保險作用的零件。

5、排料口調整裝置用來調整排料口的大小尺寸,控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。

應用領域:

適用于破碎抗壓強度不高于300Mpa的礦石、巖石、礦渣等物料。


規格
型號
給料口尺寸
(mm)
最大給料粒度
(mm)
排料口間隙css(mm) 處理能力(t/h) 功率
(kW)
40 50 60 70 80 90 100 125 150 175 200 225 250 275 300
JC80 800×510 430 50 55 80 90 110 120 135 170 200 240           75
70 85 100 125 145 170 185 240 280 330
JC90 900×600 500   80 100 120 140 160 180 210 260 300           90
110 120 140 170 200 220 280 330 360
JC100 1000×760 640       130 160 180 200 235 280 330 390         110
190 200 225 250 310 370 420 520
JC110 1100×850 720       180 200 220 245 300 350 400 460         110(132)
240 265 295 320 385 455 520 590
JC125 1250×950 810             270 325 385 445 500 560 620     160
360 430 505 580 650 725 800
JC130 1250×1100 940             330 360 440 500 555 600 670 730   185
400 450 530 610 700 780 850 900
JC140 1400×1070 910               380 465 530 580 650 710 760   200
470 555 640 725 815 900 985
JC160 1600×1200 1020                 490 550 635 710 780 855 930 250
640 730 825 920 1010 1105 1200
JC1613 1600×1300 1110                 530 600 680 750 850 910 960 315
680 760 870 960 1100 1200 1300
JC2012 2000×1200 1020                 600 670 750 830 950 1050 1150 355
730 900 1030 1150 1220 1300 1400
JC180 1800×1500 1300                   700 810 930 1000 1080 1200 355
1000 1150 1300 1450 1600 1800
JC200 2000×1500 1300                   750 860 960 1050 1150 1300 400
1100 1280 1500 1650 1850 2000

注:1.表中處理能力是破碎松散密度為1.6t/m³(石料密度2.7t/m³)的巖石對應的參數。
      2.根據物料性質、給料方式的不同,處理能力有可能變化。
      3.CSS為閉側排料口,其測量方法據顎板齒形而定,不同的齒形,其處理能力和出料粒度會有變化。
      4.功率參數欄括號外為標準配置參數。
      5.*標注的型號參數為移動站專用顎式破碎機參數。
