該系統示意工藝適用于時產400噸花崗巖、玄武巖類硬性物料的加工破碎。
第一階段:將經過爆破處理或開挖、洞采的大塊毛料通過自卸車上料至原料倉,經過具有預篩分功能的棒條給料機均勻的供給顎式破碎機破碎,經顎式破碎機破碎后的半成品物料;
第二階段:將獲得的半成品物料輸送給具有中細碎功能的圓錐破碎機進行二次破碎,經圓錐破碎機二次破碎后的混合成品骨料經過皮帶機輸送至后續一篩車間進行分級篩分;
第三階段:將大于用戶需要的大顆粒物料再通過皮帶機輸送至細碎圓錐破碎機進行破碎,破碎后的物料也進入一篩車間進行篩分,滿足客戶需要的合格成品通過皮帶機輸送至成品料倉,不符合要求的大顆粒再次返回細碎圓錐破碎機進行循環破碎。
工藝特點:工藝簡單,占地面積小,系統設備自動化程度高,生產效率高,成品產量高,顆粒形狀好,級配合理,運行成本低,滿足建筑行業多種領域?qū)λ霉橇系囊蟆?/p>
備注:該系統在干法生產時根據客戶的需要和環保的要求還可以配置除塵系統 。

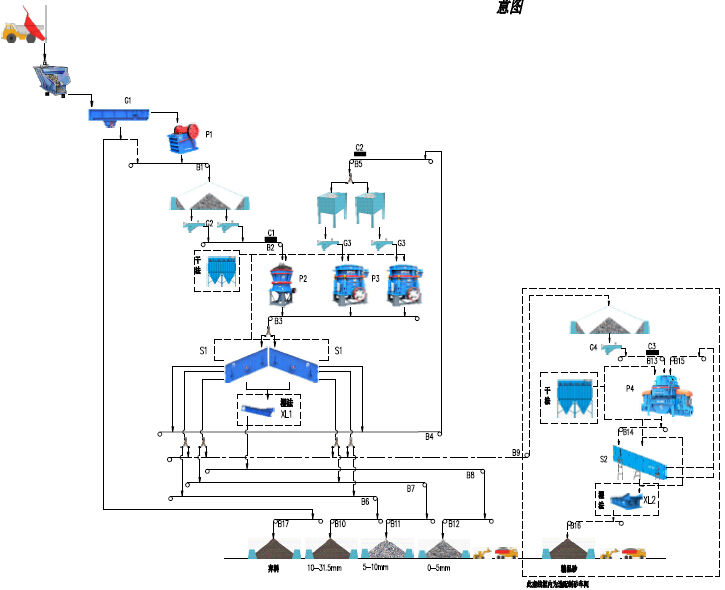

該系統示意工藝適用于時產500噸花崗巖、玄武巖類硬性物料的加工破碎。
第一階段:將經過爆破處理或者其它方式所獲得的小于1250mm大塊毛料通過運輸送至上料原料倉,再輸送給棒條給料機(型號ZSW600×150)進行預篩分處理后均勻供給顎式破碎機(JC125)破碎,獲得100-250mm的半成品物料;
第二階段:講獲得的100-250mm半成品物料通過皮帶機輸送給具有中細碎能力的圓錐破碎機(型號GPY500S)進行再次破碎,獲得6-45mm的混合成品骨料后輸送至一篩分車間進行篩分分級;
第三階段:將經過一篩分車間篩分后的大顆粒物料再通過皮帶機輸送至細碎圓錐破碎機(型號HPY300)再次進行破碎,然后再次進入一篩分車間進行篩分,滿足要求的送至成品料倉,不滿足要求的再進行循環破碎。
工藝特點:工藝簡單,占地面積小,系統設備自動化程度高,生產效率高,成品產量高,顆粒形狀好,級配合理,運行成本低,滿足建筑行業多種領域?qū)λ霉橇系囊蟆?/p>
備注:該系統在干法生產時根據客戶的需要和環保的要求還可以配置除塵系統。
序號 |
設備名稱 |
規格型號 |
單位 |
數量 |
G1 |
棒條給料機 |
ZSW600×130 |
臺 |
1 |
P1 |
顎式破碎機 |
JC125 |
臺 |
1 |
G2 |
振動給料機 |
ZG300 |
臺 |
2 |
G3 |
振動給料機 |
ZG400 |
臺 |
1 |
P2 |
圓錐破碎機 |
GPY300S |
臺 |
1 |
P3 |
圓錐破碎機 |
HPY500 |
臺 |
1 |
S1 |
振動篩 |
3YKR2160 |
臺 |
2 |
XL1 |
洗砂機 |
XL914 |
臺 |
1 |
C1 |
除鐵器 |
|
臺 |
1 |
G3 |
振動給料機 |
ZG200 |
臺 |
1 |
P4 |
制砂機 |
PLS-1200 |
臺 |
1 |
S2 |
振動篩 |
2YK2475 |
臺 |
1 |
XL2 |
洗砂機 |
XL1118 |
臺 |
1 |
C2 |
除鐵器 |
|
臺 |
1 |
說明:表中設備配置供參考,在具體設備選型前,需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。
序號 |
設備名稱 |
規格型號 |
單位 |
數量 |
G1 |
棒條給料機 |
ZSW600×150 |
臺 |
1 |
P1 |
顎式破碎機 |
JC125 |
臺 |
1 |
G2 |
振動給料機 |
ZG400 |
臺 |
2 |
G3 |
振動給料機 |
ZG300 |
臺 |
2 |
P2 |
圓錐破碎機 |
GPY500S |
臺 |
1 |
P3 |
圓錐破碎機 |
HPY300 |
臺 |
2 |
S1 |
振動篩 |
3YK2460 |
臺 |
2 |
XL1 |
洗砂機 |
XL914 |
臺 |
1 |
C1 |
除鐵器 |
|
臺 |
1 |
G3 |
振動給料機 |
ZG200 |
臺 |
1 |
P4 |
制砂機 |
PLS-1200 |
臺 |
1 |
S2 |
振動篩 |
2YK3073 |
臺 |
1 |
XL2 |
洗砂機 |
2XL914 |
臺 |
1 |
C2 |
除鐵器 |
|
臺 |
1 |
