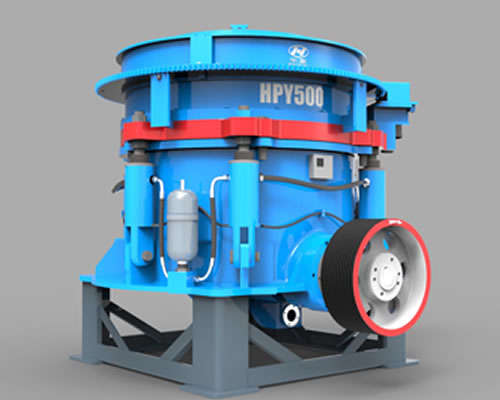

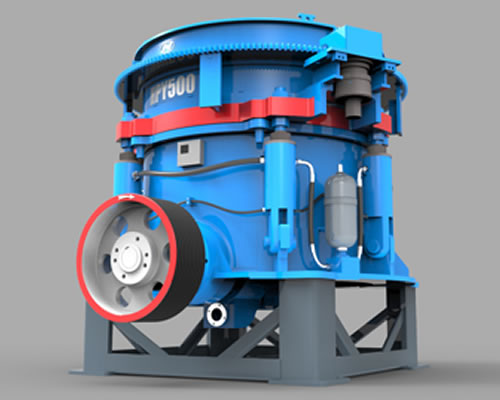

HPY多缸液壓圓錐破碎機

破碎壁更耐用, 物料粒度更均勻

HPY系列多缸液壓圓錐破碎機是我公司在引進、吸收歐美液壓圓錐破碎機技術的基礎上,經過優化設計研制出的新型圓錐破碎機,該機在所有圓錐破碎中能耗低,破碎力大。具有可靠性高 、生產能力大、自動化程度高、操作維修簡單、產品粒形好、易損件費用低等特點。

3D動畫視頻展示

【進料粒度】:50-500mm
【生產能力】:60-2500t/h
【應用范圍】:高速、高鐵、水利水電、建筑、商混等行業砂石骨料的破碎加工作業。

產品優勢

  •

    設備材質好

    關鍵部件采用高強材質,適當增加重量,可靠性更高。

  •

    零部件好,定軸式設計

    襯板加厚,延長壽命;極大限度地增加了主軸的強度,可獲得更大的裝機功率,但設備重量比傳統圓錐大大降低;

  •

    偏心矩大,粒形更好

    增大偏心矩,提高處理能力。高擺頻及層壓縮破碎帶來更高的產量,更大的破碎比,更優的粒形。

細節參數

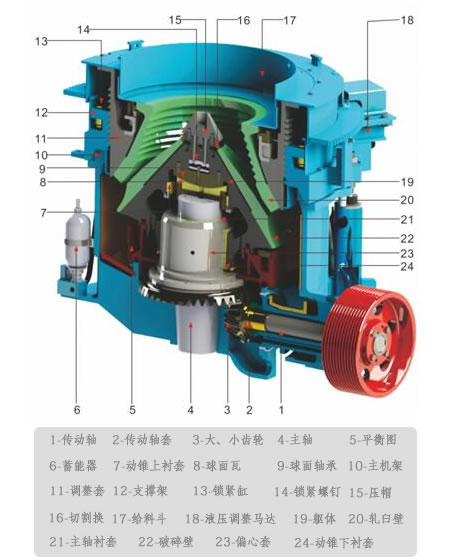

HPY系列細節圖

生產能力大、自動化程度高



1、機架、主軸采用高強度合金鋼精鑄、精鍛加工而成,堅固耐用,適合中硬以上物料的破碎。

2、該機選擇圓錐破碎部高擺頻和偏心套大偏心量(沖程)的合理結合。使該系列多缸圓錐破碎機的通過能力大大提高。該機可以在恒定的排料口下進行生產,避免了單缸主軸在生產中上下浮動引起排料口的變化。

3、特殊設計的破碎腔,采用高能層壓理論,輸入更大的能量,使物料破碎不僅發生在顆粒與襯板之間,而且發生在顆粒與顆粒之間。因此,產量更高,易損件相對磨耗少,產品粒形更趨于立方體,針片狀含量少。

4、定軸式設計,主軸在運行過程中不動,極大限度增加其強度,可獲得更大的裝機功率,但設備重量比傳統圓錐大大降低。

5、.雙向過鐵釋放液壓缸能夠讓鐵塊通過破碎腔,液壓清理破碎腔行程大,而且與襯板磨損無關,減少清除破碎腔內堵塞物料所需的工作量。

6、液壓馬達驅動調整套(定錐襯板),可對排料口進行準確調整,液壓馬達還可使調整套和定錐襯板全 部轉出支撐套,以便更換定錐襯板和動錐襯板,從而大大簡化了襯板更換的工作量。

7、襯板固定技術提高了襯板的可靠性,定錐襯板靠楔塊與定錐襯板上部的螺旋斜面配合,形成自鎖;動錐襯板由自鎖式鎖緊螺栓緊固。

8、該機采用的青銅套,在振動大、粉塵多的破碎環境里能夠提供更大的負載能力。

9、所有零件都可以從頂部或側面拆裝和維護,更換動錐襯板和定錐襯板方便,無需拆裝機架、緊固螺栓。


規格型號 功率
(KW)
緊邊排料口(CSS)下的生產能力(t/h)
6mm 8mm 10mm 13mm 16mm 19mm 22mm 25mm 32mm 38mm 45mm 51mm
HPY200 160 60-75 70-90 85-115 115-145 135-175 145-185 155-195 165-215 185-230 205-245
HPY300 220 75-95 100-130 110-140 145-180 170-215 190-230 220-260 225-275 245-320 300-375 345-430
HPY400 315   105-140 135-170 180-225 215-275 250-320 275-345 285-365 315-425 350-480 400-540 455-615
HPY500 400   135-170 170-220 225-290 270-345 310-400 340-425 360-450 400-530 425-585 500-670 560-770
HPY650 500     200-285 255-345 305-400 360-470 405-510 430-580 490-670 525-730 600-800 650-900
HPY800 630     240-335 315-420 375-500 420-540 465-590 490-725 545-790 585-920 670-990 765-1100
HPY1000 750     540-610 600-750 660-820 730-920 790-1050 850-1230 1100-1480 1350-1780 1600-2120 1850-2500

注:生產能力為含水量不超過4%、不含粘土,給料粒度級配適當,小于排料口的物料占給料總量10%以下,給料在破碎腔四周均布,物料松散密度為1.6t/m³的巖石開路 設計時的通過量。在閉路作業條件下,設備能力比開路作業高15%-30%。由于所選設備破碎比、物料硬度、給料粒度組成、給料含水含泥量等都會影響破碎機的生產能 力,所以對具體的應用情況請向我們進一步咨詢。


產品型號 破碎腔型 標準型(STD) 短頭型(SH)
最小排料口A 緊邊排料口B 最小排料口A 緊邊排料口B
HPY200 F 14 95 6 24
M 17 125 6 54
C 19 185 10 76
HPY300 EF     6 25
F 13 107 6 25
M 16 150 8 53
C 20 211 10 77
EC 25 233
HPY400 EF     6 30
F 14 111 6 40
M 20 198 8 52
C 25 252 10 92
EC 30 299
HPY500 EF     6 35
F 16 133 8 40
M 20 204 10 57
C 25 286 13 95
EC 30 335
HPY650 EF     6 35
F 16 150 8 40
M 20 210 10 60
C 25 290 13 100
EC 30 350
HPY800 EF
F 16 219 5 33
M 25 267 10 92
C 32 297 13 155
EC 32 353
HPY1000 F 25 240 8 65
M 32 345 10 105
C 38 360 10 140
