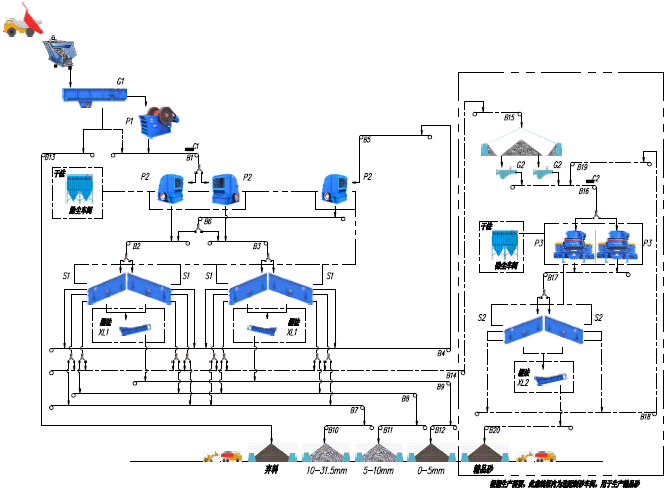

該系統示意工藝適用于時產1000噸花崗巖、玄武巖類硬性物料的加工破碎。隨著國家基礎建設的深入和環保需求的重視的,有的天然砂石資源無論在數量還是質量方面,都無法滿足大規?;A(chǔ)設施工程建設的需求,因此,優質的人工砂替代天然砂已成為大勢所趨。
1、將獲得的大塊毛料通過具有預算篩分功能的棒條給料機(型號ZSW600×210)均勻供給給顎式破碎機(型號JC160)進行初破,獲得半成品物料;
2、將半成品物料通過皮帶機輸送給具有中細碎功能的圓錐破碎機(型號GPY500S)進行二次破碎,經圓錐破碎機二次破碎后的混合成品骨料經過皮帶機輸送至后續一篩車間進行分級篩分;
3、將大于用戶需要的大顆粒物料再通過皮帶機輸送至細碎圓錐破碎機進行破碎,破碎后的物料也進入一篩車間進行篩分,滿足客戶需要的合格成品通過皮帶機輸送至成品料倉,不符合要求的大顆粒再次返回細碎圓錐破碎機進行循環破碎。
工藝特點:工藝簡單,占地面積小,系統設備自動化程度高,生產效率高,成品產量高,顆粒形狀好,級配合理,運行成本低,滿足建筑行業多種領域?qū)λ霉橇系囊蟆?/p>
備注:根據工程的需要,該系統也可以配置制砂系統,用于生產合理級配的精品砂(可以從一篩篩分車間篩分后分離出5-40mm的混合物料通過皮帶機輸送至制砂車間的半成品料倉,再通過振動給料機將物料均勻的給至制砂機,經過制砂機破碎后的成品混合料再通過皮帶輸送機輸送至二篩篩分車間進行篩分,從而分離出不同顆粒級別的成品。)。
序號 |
設備名稱 |
規格型號 |
單位 |
數量 |
G1 |
棒條給料機 |
ZSW600×210 |
臺 |
1 |
P1 |
顎式破碎機 |
JC160 |
臺 |
1 |
G2 |
振動給料機 |
ZG400 |
臺 |
3 |
G3 |
振動給料機 |
ZG500 |
臺 |
3 |
P2 |
圓錐破碎機 |
GPY500S |
臺 |
1 |
P3 |
圓錐破碎機 |
HPY500 |
臺 |
3 |
S1 |
振動篩 |
3YK2460 |
臺 |
4 |
XL1 |
洗砂機 |
XL914 |
臺 |
2 |
C1 |
除鐵器 |
|
臺 |
1 |
G3 |
振動給料機 |
ZG200 |
臺 |
2 |
P4 |
制砂機 |
PLS-1200 |
臺 |
2 |
S2 |
振動篩 |
2YK3073 |
臺 |
2 |
XL2 |
洗砂機 |
2XL914 |
臺 |
2 |
C2 |
除鐵器 |
|
臺 |
1 |
說明:表中設備配置供參考,在具體設備選型前,需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。
