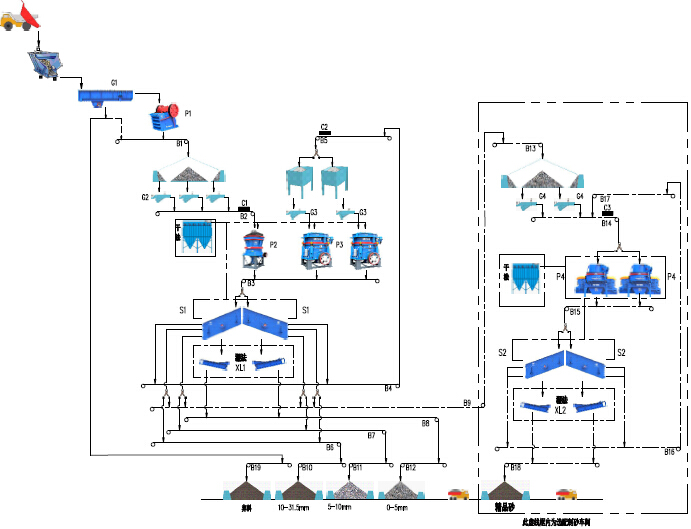

該系統示意工藝適用于時產600噸花崗巖、玄武巖類硬性物料的加工破碎。
第一階段:將經過爆破處理或開挖、洞采小于1400mm的大塊毛料通過自卸車上料至原料倉,使用具有與篩分處理能力的棒條給料機(型號ZSW600×180)均勻供給個顎式破碎機(型號JC140),得到125-275mm的半成品物料。
第二階段:將獲得的125-275半成品物料通過皮帶機輸送給具有中碎能力和細碎能力的圓錐破碎機(HPY300)進行二次破碎。獲得6-45mm的混合骨料通過皮帶機輸送至一篩分車間進行分級篩分處理。
第三階段:將第二階段大于客戶需求的大顆粒物料再次通過皮帶機輸送給具有細碎能力的圓錐破碎機進行破碎,獲得的物料再次進入一篩分車間,滿足客戶需要的輸送至成品料倉,不符合要求的再次進行循環破碎篩分。
備注:1、該系統的棒條給料機還具有預篩分功能,可以將原料中的細顆粒物料提前分離直接進入后續的破碎設備,也可將原料中的泥土雜物作為棄料預先分離。2、當需要生產精品砂時,可以從一篩篩分車間篩分后分離出5-40mm的混合物料通過皮帶機輸送至制砂車間的半成品料倉,再通過振動給料機將物料均勻的給至制砂機,經過制砂機破碎后的成品混合料再通過皮帶輸送機輸送至二篩篩分車間進行篩分,從而分離出不同顆粒級別的成品。

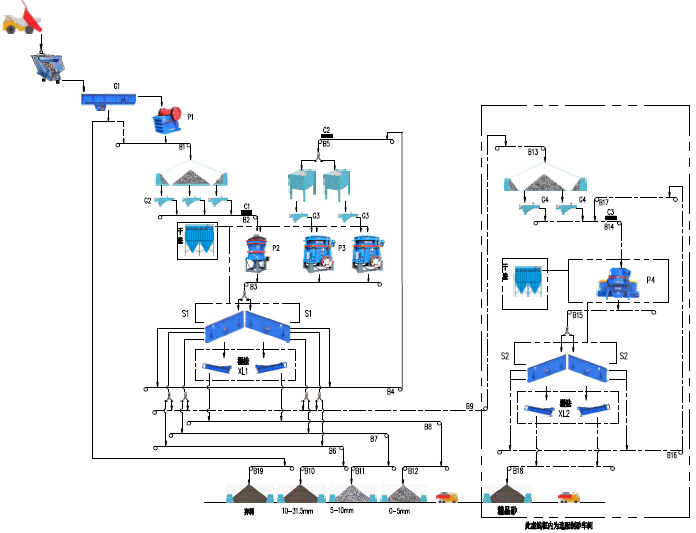

該系統示意工藝適用于時產800噸花崗巖、玄武巖類硬性物料的加工破碎。礦石加工技術隨著科技的發展也在不斷進步,眾多的破碎機中,可以脫穎而出的只有性能優越、功能完善、技術先進的設備。
1、該系統棒條給料機(ZSW600×180)具有預篩分功能、可以將原料中的細顆粒物料提前分離直接進入后續的破碎設備,也可將原料中的泥土雜物作為棄料預先分離。
2、大塊毛料通過自卸車上料至原料倉,經過具有預篩分功能的棒條給料機均勻的供給顎式破碎機(JC140)進行破碎,先獲得半成品的物料,送入一篩分車間進行篩分。
3、對于不合格的物料,系統進行循環破碎篩分,直到生產出用戶需求的成品物料。
工藝特點:工藝簡單,占地面積小,系統設備自動化程度高,生產效率高,成品產量高,顆粒形狀好,級配合理,運行成本低,滿足建筑行業多種領域?qū)λ霉橇系囊蟆?/p>
備注:如果成品砂需要水洗也可在一篩下面配置洗砂機用于成品砂的水洗。該系統的棒條給料機還具有預篩分功能,可以將原料中的細顆粒物料提前分離直接進入后續的破碎設備,也可將原料中的泥土雜物作為棄料預先分離。
序號 |
設備名稱 |
規格型號 |
單位 |
數量 |
G1 |
棒條給料機 |
ZSW600×180 |
臺 |
1 |
P1 |
顎式破碎機 |
JC140 |
臺 |
1 |
G2 |
振動給料機 |
ZG400 |
臺 |
3 |
G3 |
振動給料機 |
ZG300 |
臺 |
2 |
P2 |
圓錐破碎機 |
GPY500S |
臺 |
1 |
P3 |
圓錐破碎機 |
HPY300 |
臺 |
2 |
S1 |
振動篩 |
3YK2460 |
臺 |
2 |
XL1 |
洗砂機 |
XL914 |
臺 |
2 |
C1 |
除鐵器 |
|
臺 |
1 |
G3 |
振動給料機 |
ZG200 |
臺 |
2 |
P4 |
制砂機 |
PLS-1200 |
臺 |
1 |
S2 |
振動篩 |
2YK3073 |
臺 |
1 |
XL2 |
洗砂機 |
XL1118 |
臺 |
2 |
C2 |
除鐵器 |
|
臺 |
1 |
說明:表中設備配置供參考,在具體設備選型前,需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。
序號 |
設備名稱 |
規格型號 |
單位 |
數量 |
G1 |
棒條給料機 |
ZSW600×180 |
臺 |
1 |
P1 |
顎式破碎機 |
JC140 |
臺 |
1 |
G2 |
振動給料機 |
ZG400 |
臺 |
3 |
G3 |
振動給料機 |
ZG400 |
臺 |
2 |
P2 |
圓錐破碎機 |
GPY500S |
臺 |
1 |
P3 |
圓錐破碎機 |
HPY500 |
臺 |
2 |
S1 |
振動篩 |
3YK3073 |
臺 |
2 |
XL1 |
洗砂機 |
XL914 |
臺 |
2 |
C1 |
除鐵器 |
|
臺 |
1 |
G3 |
振動給料機 |
ZG200 |
臺 |
2 |
P4 |
制砂機 |
PLS-1200 |
臺 |
2 |
S2 |
振動篩 |
2YK2475 |
臺 |
2 |
XL2 |
洗砂機 |
XL1118 |
臺 |
2 |
C2 |
除鐵器 |
|
臺 |
1 |
