錘式破碎機是以沖擊形式破碎物料的一種設備,分單轉子和雙轉子兩種形式。是直接將最大粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎機。錘式破碎機適用于在水泥、化工、電力、冶金等工業部門破碎中等硬度的物料,如石灰石、爐渣、焦碳、煤等物料的中碎和細碎作業。目前單轉子錘式破碎機和環錘式破碎機獲得廣泛的應用。洛陽大華目前擁有環錘式破碎機、PC系列錘式破碎機、單段錘式破碎機、可逆反擊式錘式破碎機等產品。
錘式破碎機工作原理
錘式破碎機工作時,電機帶動轉子作高速旋轉,物料均勻的進入破碎機腔中,高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎,同時,物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條,大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨,直到破碎至所需出料粒度最后通過篩板排出機外。

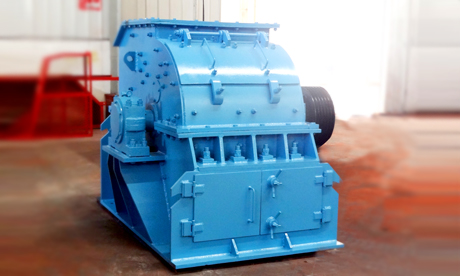

環錘式破碎機,使用費用經濟,產品粒度均勻,破碎比大,功耗少,生產能力大,結構簡單,重量輕,主要用于破碎煤作業中,也可用于破碎抗壓強度不超過100㎏/㎝2、表面水分不大于15%的各種礦石。
環錘式破碎機主要利用高速旋轉的錘環沖擊破碎大塊物料,由于其錘環吊掛在銷軸上,因而在運轉時產生的離心力可使位于轉子和篩板之間的物料再次受到擠壓、研磨。產生的離心力有肋于排料。錘環除采用圓環外,還有齒環,故對物料還有劈碎和切碎作用,可以克服因濕煤造成的粘結堵塞現象。環錘式破碎機充分利用了錘環的動能,具有功耗低度的特點。

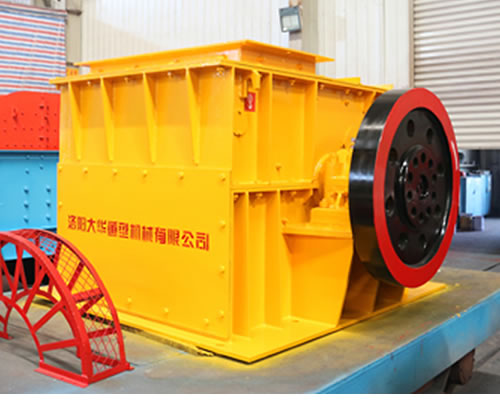

PC系列錘式破碎機主要依靠高速轉動的錘體與物料碰撞面破碎物料,具有結構簡單、破碎比大、生產效率高等特點,可作干、濕兩種形式破碎,該設備可根據用戶要求調整篦條間隙,改變出料粒度,以滿足不用用戶的不用需求。
由主電機通過三角帶帶動主軸高速旋轉,敲擊錘用柱銷均勻連接在主軸上,隨著主軸的高速旋轉,大塊物料通過篦冷機進入破碎機后,與高速旋轉的錘頭相碰,被擊碎的物料小于篩網空隙時,從下料口排出,大于篩網空隙的物料繼續進行破碎,從而完成物料的的整個破碎過程。
單段錘式破碎機是金山機械研究人員優組了各種機械的長處,并根據用戶多年使用反饋的信息研發的經濟節能產品。本產品經高速轉動的錘體與物料碰撞而破碎物料,具有結構簡單,破碎比大,生產效率高等特點,它可作干、濕兩種破碎,適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門,對中等硬度及脆性物料進行細碎,可根據用戶要求調整蓖條間隙,改變出料粒度,以滿足不同用戶的不同需求。
1、單段錘式破碎機主要通過錘頭在上腔中對礦石進行強烈的打擊以及礦石對反擊襯板的撞擊,礦石之間的碰撞而使礦石破碎。
2、主電動機通過聯組皮帶帶動裝有大帶輪的轉子,礦石用重型給料設備喂入破碎機的進料口,大于棚條間隙的礦石被高速旋轉的錘頭以較高的線速度打擊礦石,同時擊碎或拋起礦石,被拋起的礦石撞擊到反擊襯板上或自相碰撞而再次破碎,直到小于篦縫尺寸時從機腔下部排出。

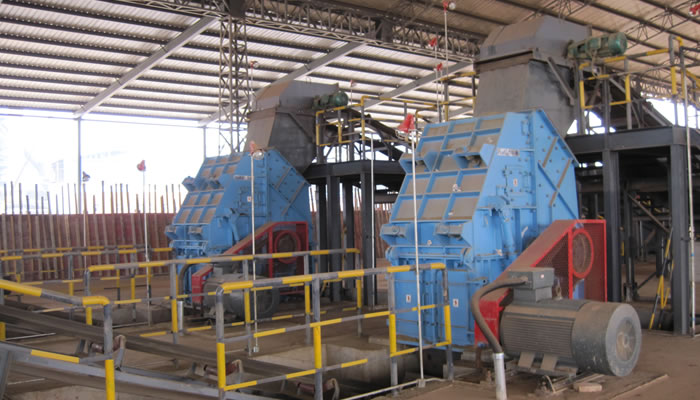

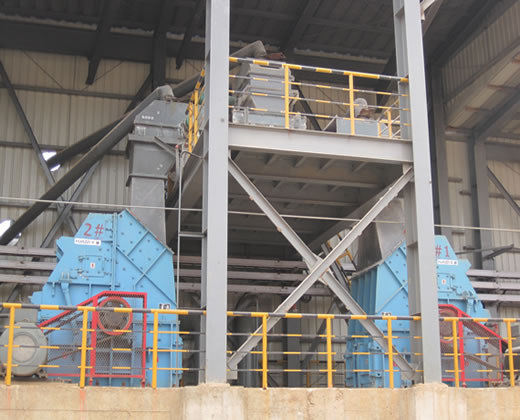

洛陽大華單段錘式破碎機使用現場
物料在設定的流道內沿第一、第二反擊板經一定時間一定長度的反復沖擊路線使物料破碎,下方的均整篦板起確定出料粒度大小的作用。
物料的破碎是在板錘接觸時進行的,隨后是在拋擊到反擊板上實現部分破碎,一部分料塊群,在空中互相撞擊進一步得到粉碎。
料塊群的流動方向看上去是雜亂無章的,實際料塊群的重心是受回 反擊板的流道線所約束,是有規律的,反擊板流是道設計的要求根據物料性質和對產品粒度的要求,避免不必要的飛行距離,控制料流流向進行設計的。
1、 自由沖擊破碎
它是產生破碎效應的主導部分,板錘與物料接觸后,物料破碎并以二倍的轉子速度拋出,而大部分粉塵是料塊群在空間撞擊產生的。
2、反擊破碎
破碎料塊群的重心是沿力學軌跡射入和反射出反擊板,反擊板是控制物料流向的主導因素,它也產生部分破碎效應。
3、銑削破碎
物料進入板錘破碎區間,大塊物料被高速旋轉的板錘一塊一塊銑削破碎并拋出。另外經上述兩種破碎作用未被破碎而大于出料口尺寸的物料,在出料口處也被高速旋轉的板錘銑削而破碎。
