PLS系列立式?jīng)_擊破碎機

PLS系列立式?jīng)_擊破碎機又稱制砂機是我公司研制開發的物料與物料、物料與金屬撞擊破碎機,是一款備受矚目的破碎產品。合理的轉子結構設計、耐磨材料工藝、破碎速度優化以及液壓設計的結合,是專業細碎技術與機械相結合的典范,是新技術、新工藝的充分體現。

【進料粒度】:30-60mm
【生產能力】:16-350t/h
【應用范圍】:砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂等。

產品優勢

  •

    自動操作控制系統

    檢測設備運行時的振動狀況及軸承溫度,可以實現報警及自動停機,避免設備出現更大損壞。

  •

    頂部液壓起重機

    配備有手動液壓泵,可將進料斗頂起并旋轉至一側,一般起吊裝置配合使用。

  •

    人性化操作程度高

    充分考慮到了人在操作過程中的重要性。

  •

    起吊裝置

    可以配置手動或電動葫蘆,吊開進料斗,分料器,方便葉輪內易損件更換。

  •

    自動潤滑系統

    對設備,自動補脂潤滑。

  •

    中心入料控制裝置

    配備有手動液壓泵,驅動液壓缸,調整中心入料的大小,同時配合分料盤的高低,閘門位置,可以準確控制葉輪入料與圓周瀑落物料之間的比例。

在人工制砂方面,其破碎能力遠遠超越其他產品,是目前理想的人工制砂設備。

細節參數

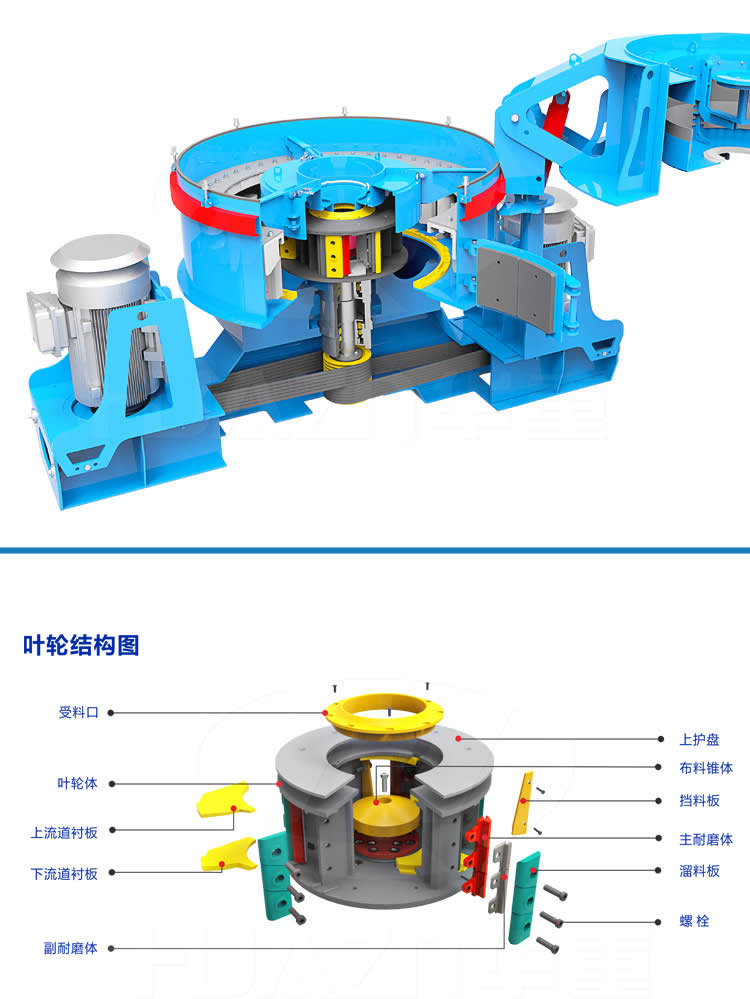

PLS沖擊破細節圖

新技術、新工藝



結構特點一

(1)PLS系列立式?jīng)_擊破碎機進料斗內部高度可調的閘門與分料盤配合液壓驅動的閘板,可以實現中心進料與窗口分流之間比例的理想控制,從而實現對出料的調整。(選配)

(2)頂部起重機+拆疊分料器可以不借助外部起重機的情況下實現對葉輪內部易損件的快速更換,從而節約生產成本。(選配)

(3)雙手柄的檢修門結構使打開與鎖緊異常省力,同時對葉輪的日常檢查也變得輕松快捷。

(4)加強型的主軸總成使破碎機具有更小的振動值與更長的軸承壽命;簡單可靠的脂潤滑方式對維護保養要求很低,且保證主軸總成持續穩定的運行。

(5)葉輪結構+優良的易損件性能把破碎機的性能提升至理想狀態,降低耗用,這意味著更短的停機時間與最少的維護工作量。



結構特點二

(1) 結構簡單合理、運行成本低。利用石打石原理,磨損小。

(2)破碎率高、節能。

(3)具有細碎、粗磨功能。

(4)適合破碎中硬、特硬物料。

(5)產品成立方體,堆積密度大,鐵污染極小。

(6)葉輪自襯磨損小、維修方便。



應用領域:PLS立式?jīng)_擊破碎機廣泛用于水利水電、耐火材料、建筑、高等級公路、鐵路等行業的人工制砂作業。

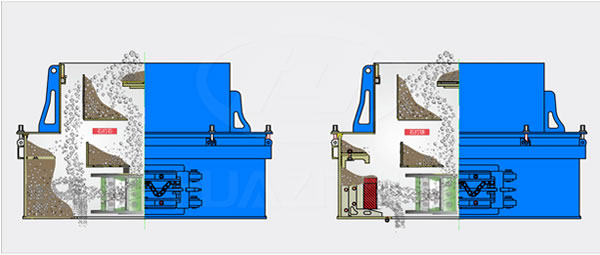

多功能破碎腔剖面圖:

pls立式?jīng)_擊破碎機多功能破碎腔剖面圖

多功能破碎腔 :



該設備有“石打石”和“石打鐵”兩種破碎模式, 且這兩種模式可以共用一套破碎腔,通過簡單部件更換,就可實現“石打石”和“石打鐵”的破碎轉換,從而適應更多工況和不同物料的破碎整形要求。

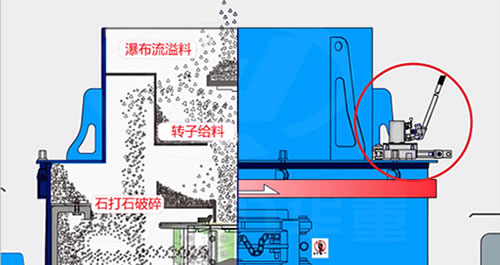

給料控制裝置(選配) :

pls立式?jīng)_擊破碎機給料控制裝置

該裝置使用移動手動液壓泵確定閘板運動,從而來調整葉輪入料的流量,同時配合分料盤的高低位置調整,可以準確控制葉輪入料和圓周瀑落物料的比例。

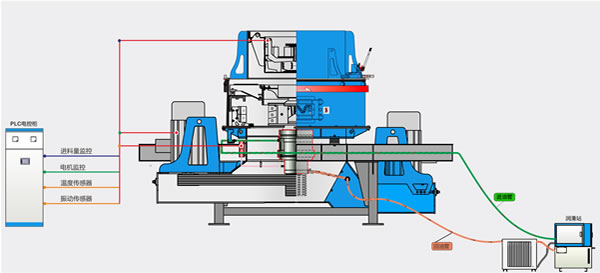

稀油潤滑及自動控制:

pls立式?jīng)_擊破碎機稀油潤滑及自動控制

該設備也可選擇配置稀 油潤滑系統和 PLC 自動控制 和監控系統,能適時的監控 入料量、電流、油溫、主軸 溫度、振動保護等功能。

規格型號 工作模式 最大入料
(mm)
葉輪直徑
(mm)
葉輪轉速
(r/min)
功 率
(kW)
通過量
(t/h)
PLS-550 破碎制砂 30 570 2290 30 24-35
37 30-45
45 42-60
PLS-700 破碎制砂 35 720 1830 55 50-68
75 64-85
90 77-100
110
94-120
PLS-850Ⅱ 破碎制砂 50 880 1570 2×90 153-195
2×110 187-242
2×132 225-290
2×160 270-345
高速細碎整形 5 880 1795 2×110 120-175
2×132 150-210
PLS-1000Ⅱ 破碎制砂 60 990 1365 2×160 270-375
2×200 340-470
2×220 375-520
2×250 425-585
高速細碎整形 5 990 1545 2×160 180-256
2×220 250-350
PLS-1200Ⅱ 破碎制砂 60 1110 1220 2×250 430-600
2×280 450-640
2×315 500-715
高速細碎整形 5 1110 1400 2×250 300-400
2×280 350-450
PLS-1400Ⅱ 破碎制砂 60 1400 820-1020 2×450 765-1000
2×500 850-1100
高速細碎整形 5 1400 1100 2×450 620-720
2×500 700-800



1.若參數有所變動,恕不另行通知。如欲獲得更詳細的安裝使用信息,請聯系設備供應商。

2.上述能力以松散比重1.6t/m³巖石為依據。

3.上述能力受給料粒度、級配、水分,巖石的種類而變化。



工作原理:

PLS系列立式?jīng)_擊破碎機根據工況條件或破碎物料的不同,通過控制入料的方式,有“石打石”和“石打鐵” 兩種破碎機理。“石打石”是采用瀑布流分料系統,將來料按一定的可控量分流成兩路,一路物料自中心入料 管引入水平方向高速旋轉的葉輪內腔,另一路物料從進料斗圓周的多個溢流口落入設備內腔,進入葉輪內腔 的物料通過葉輪高速旋轉加速?gòu)娜齻€(gè)或多個發射口拋出,與從溢流口落下的物料在葉輪圓周區域發生強烈的 自沖撞擊而形成石打石破碎。 “石打鐵”是將來料自中心入料管全部引入高速旋轉的葉輪內腔,通過葉輪高速 旋轉加速后從三個或多個發射口拋出,猛烈撞擊安裝在設備破碎腔內壁的金屬反擊板而形成石打鐵的破碎。

廣泛應用:

PLS系列立式?jīng)_擊破碎機廣泛應用于多種金屬和非金屬礦山、耐火材料、磨料陶瓷原料、建材及高速高鐵 建筑、水利水電施工、民間砂石骨料生產等行業的礦物、巖石的細碎整形作業,特別對中硬、特硬或磨蝕性 物料,如砂巖、花崗巖、玄武巖、碳化硅、金剛砂、礬土、鎂砂等比其它設備更具優越性。PLS系列立式?jīng)_擊破碎機也可采用80米/秒以上的高轉速模式,用于砂石骨料加工行業粗砂粒的再次細碎整形,從而起到優化調整成品砂粒度級配的作用,使砂子的細度模數可以更小。
