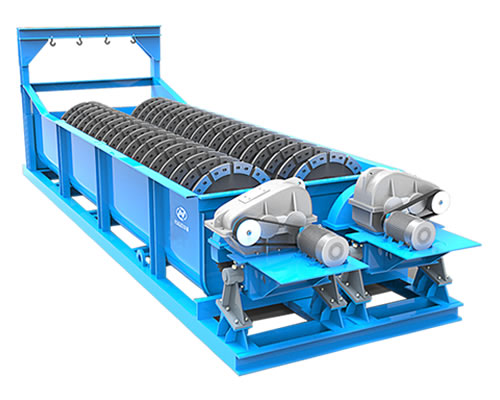

螺旋分級機是選礦的設備之一，螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。螺旋分級機簡稱分級機。
低能耗，高效率
同樣處理量，能耗比其它臥式、立式分級機降低50%；同樣處理量，分級效率比其它臥式、立式分級機提高50%。
高精度，低轉速
分級細度高，徹底杜絕產品中過大顆粒及篩余物；相同分級粒徑，分級輪轉速比其它臥式、立式分級機降低50%。生產莫氏硬度小于5的粉體時，分級輪無磨損；生產莫氏硬度≥ 7的粉體時，分級輪使用壽命比其它臥式、立式提高5～8倍。
產量高，結構全
大型機產量可達50t/h；可根據不同特殊要求，配置專用的分級結構?？膳c球磨機、雷蒙磨、沖擊磨、氣流磨等各種粉磨設備組成閉路或開路系統。
1、螺旋分級機根據螺旋數量可分為單螺旋分級機和雙螺旋分級機兩種，根據螺旋葉片浸入溢流面深淺程度可分為高堰式螺旋分級機和沉沒式螺旋分級機兩種。
2、高堰式螺旋分級機用于溢流粒度為0.83mm～0.15mm的礦石分級，沉沒式螺旋分級機用于溢流粒度為0.15mm～0.07mm的礦石分級。
螺旋直徑：500-3000（mm）；
水槽長度：4500-14300（mm）；
生產能力（t/d）：1）、返砂范圍：8-3.2 ；2）、溢流：32-1410。
| 類 型 |
規格 型號 |
螺旋直徑 （mm） |
水槽長度 （mm） |
螺旋轉速 （r/min） |
生產能力（t/h） | 螺旋重量 （t） |
功率 | ||
| 返砂 | 溢流 | 傳動電機 | 提升電機 | ||||||
|
高 堰 式 螺 旋 分 級 機 |
FG-1000 | Φ1000 | 6500 | 5.0-7.0 | 650-1080 | 110 | 1.9 | 7.5 | |
|---|---|---|---|---|---|---|---|---|---|
| FG-1200 | Φ1200 | 6600 | 5.0-7.0 | 1170-1600 | 155 | 3.7 | 11 | 0.4 | |
| FG-1500 | Φ1500 | 8300 | 4.0-6.0 | 1830-2740 | 235 | 5.1 | 11 | 0.4 | |
| FG-2000 | Φ2000 | 8400 | 3.0-3.5 | 3240-5400 | 400 | 7.1 | 11 | 2.8 | |
| FG-2400 | Φ2400 | 9200 | 2.5-4.0 | 3660-5480 | 580 | 10.2 | 11-15 | 2.8 | |
| 2FG-1200 | Φ1200 | 6500 | 5.0-8.0 | 2340-3740 | 310 | 3.7×2 | 5.5×2 | 0.4×2 | |
| 2FG-1500 | Φ1500 | 8300 | 4.0-6.0 | 4650-7450 | 470 | 5.1×2 | 11×2 | 0.4×2 | |
| 2FG-2000 | Φ2000 | 8400 | 3.0-5.5 | 6480-10800 | 800 | 7.1×2 | 11×2 | 2.8×2 | |
| 2FG-2400 | Φ2400 | 9200 | 2.5-4.0 | 9300-14900 | 1160 | 10.2×2 | 15×2 | 2.8×2 | |
| 2FG-3000 | Φ3000 | 12500 | 2.5-4.0 | 14600-23400 | 1785 | 20×2 | 22×2 | 4×2 | |
|
沉 沒 式 螺 旋 分 級 機 |
FC-1000 | Φ1000 | 7600 | 5.0-8.0 | 675-1080 | 85 | 2.4 | 7.5 | 0.4 |
| FC-1200 | Φ1200 | 8400 | 5.0-8.0 | 1170-1870 | 120 | 4.8 | 11 | 0.4 | |
| FC-1500 | Φ1500 | 10500 | 4.0-6.0 | 1830-2140 | 185 | 6.4 | 11 | 0.8 | |
| FC-2000 | Φ2000 | 12900 | 3.0-3.5 | 3240-5940 | 320 | 8.6 | 11-15 | 2.8 | |
| FC-2400 | Φ2400 | 14200 | 2.5-4.0 | 4650-7450 | 455 | 12.8 | 11-18.5 | 4.0 | |
| 2FC-1200 | Φ1200 | 8400 | 5.0-8.0 | 1770-2800 | 240 | 4.8×2 | 7.5×2 | 0.4×2 | |
| 2FC-1500 | Φ1500 | 9480 | 2.5-6.0 | 2280-5480 | 370 | 6.4×2 | 7.5×2 | 0.8×2 | |
| 2FC-2000 | Φ2000 | 12900 | 3.0-5.5 | 6480-11800 | 640 | 8.6×2 | 15×2 | 2.8×2 | |
| 2FC-2400 | Φ2400 | 11130 | 2.5-4.0 | 9300-14900 | 910 | 12.8×2 | 18.5×2 | 4×2 | |
| 2FC-3000 | Φ3000 | 14300 | 2.0-3.2 | 14500-23400 | 1410 | 24.1×2 | 30×2 | 4×2 | |
注：螺旋分級機在現場安裝設定的水槽坡度均為14°-18.5°。
1、用于機制砂干法生產工藝中超標石粉的分離，可以非常方便的控制機制砂石粉的含量，滿足用戶的要求。
2、適合于干法大、中型制砂生產線使用。
3、0.00--0.75mm石粉含量在2%-15%之間可調。
4、石粉質量易于控制，細度調整方便、靈活、可靠。
5、瓦片內襯，維修率非常低。
1、該分級機采用密封浸沒式軸承。
2、轉載動力強勁的獨立式提升設備。
3、螺栓安裝式耐磨襯板，可延長磨耗壽命。
4、長窄型槽體，可使攪動效果良好，延長物料在水中懸浮時間。
5、足夠大的沉降區域延長物料懸浮時間，更有利于物料分級。
6、合適的漿池深度、面積和螺旋構造組合實現對分級力度的控制。

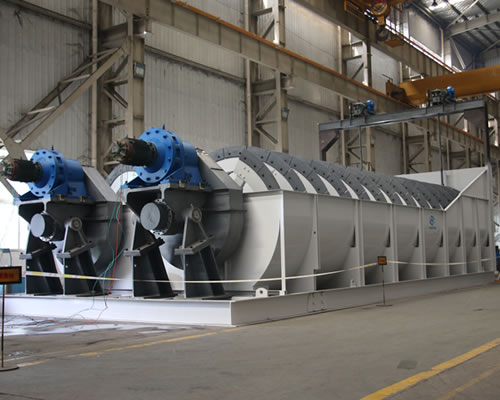

7、該分級機可根據實際需要選擇單螺旋和雙螺旋，同時槽體設計選擇范圍廣。

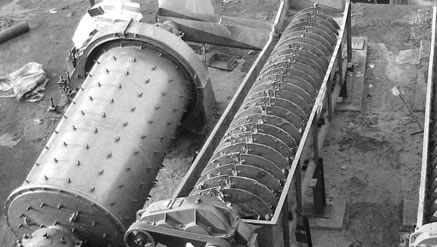

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。
