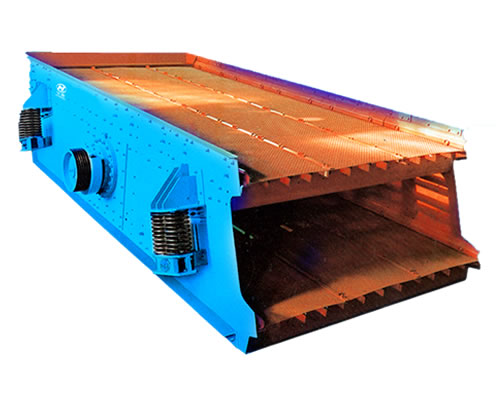

NS系列高效圓振動篩

效率高、處理量最大、壽命長

NS系列振動篩是我公司引進國外技術而研發設計的一種圓形振動、多層數、高效振動篩，該設備具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點。圓振動篩做圓形運動，是一種多層數、高效新型振動篩。圓振動篩釆用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多。適宜釆石場 篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。振動篩在結構上釆用筒體式偏心軸激振器及偏塊調節振幅，鉚釕連接裝配式機架結構提高了設備使用壽命及彈簧減振裝置減小了對基礎的沖擊力，是一種多層、高效的新型振動篩。篩孔尺寸：2.5-200（mm）；生產能力：126-2200(t/h)。

應用領域：廣泛用于礦山、建材、交通、能源、化工等行業的產品分級。

【進料粒度】：

【生產能力】：

【應用范圍】：

適用物料:

產品優勢

優化的振動篩結構

環槽鉚釘聯接、堅固耐用，采用輪胎聯軸器，柔性連接，運轉平穩；
振動篩用途廣泛

振動篩為圓振動篩，振幅強弱可調節，物料篩淌線長，多層篩分，各檔規格篩選清晰，篩分效率高，適合采礦、砂石行業；
振動篩電耗低、噪聲小

采用篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；振動篩采用塊偏心作為激振力，激振力強、電耗低、噪音??；
振動篩采用全新技術

篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動；
振動篩處理量大

采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理量大。振動器采用大游隙軸承，稀油潤滑、噪聲低、壽命長。另部件通用性強，維修方便。

細節參數

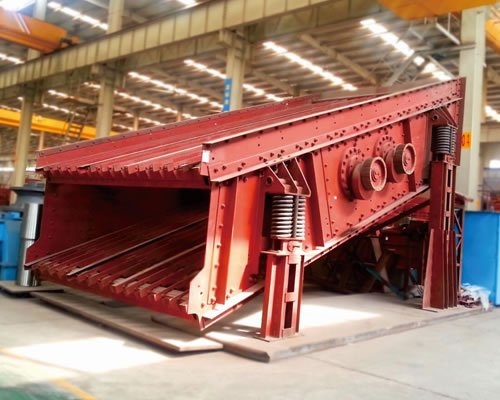

高效圓振動篩細節圖

篩分效率高、振動噪音小

1、釆用偏心塊作為激振力，激振力強。

2、篩子橫梁與篩箱釆用髙強度螺栓，結構簡單，維修方便快捷；

3、釆用輪胎聯軸器，柔性連接，運轉平穩；

4、釆用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理量大、壽命長、電量低、噪音小。

規格型號	篩面尺寸	層數	篩孔尺寸	振幅	產量t/h)	功率
NS8-20	2440×6100	1	2.5-200	9.5	172-1584	22
		2	2.5-200	9.5		22
		3	2.5-200	9.5		2×15
NS10-20	3050×6100	1	2.5-200	9.5	216-1980	2×22
		2	2.5-200	9.5		2×22
		3	2.5-200	9.5		2×30
NS12-24	3660×7320	2	2.5-200	9.5	220-2200	2×37
