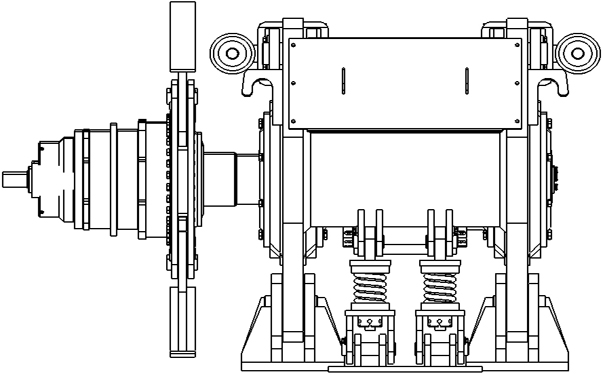

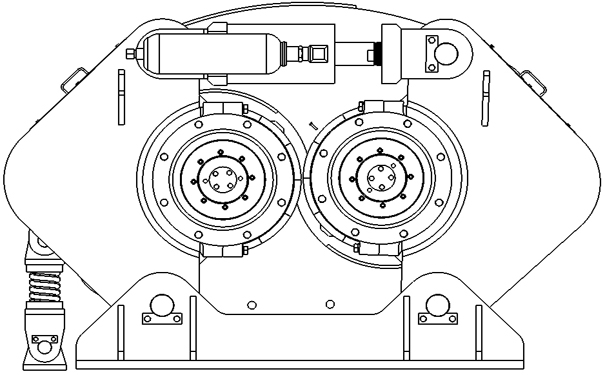

結構組成

高壓輥磨機主要有擠壓輥系裝配總成，進料斗裝置，扭矩支撐裝置，液壓系統，電機減速機傳動裝置，減速器潤滑冷卻系統，電控系統等組成；其中擠壓輥系裝配總成主要有拱形機架、主軸、輥套、分體式耐磨襯板、調心滾子軸承、迷宮密封裝置等組成；傳動裝置主要有異步電機，萬向節聯軸器，行星輪減速機，縮套式聯軸器，減速機潤滑裝置等部分組成。

工作原理

高壓輥磨機由兩個相向且同步旋轉的擠壓輥組成，其中一個為固定輥，另一個為活動輥。具有一定料壓的物料經可調式喂料裝置被擠壓輥連續帶入輥間，同時液壓系統向擠壓輥施以50～300Mpa擠壓力，受到高壓作用后物料形成密實料餅(手捻即碎)從機下排出。這種密實料餅中小于90μm的成品細料約為20%～30%，有70% ～80％的物料顆粒小于2mm，稍大的粗顆粒內部也充滿了微裂紋，這樣強度大大降低，對進一步粉磨極為有利，從而使整個粉磨系統的電耗得以顯著降低。

主要優點

1、提高產量

經輥壓機處理的物料中小于90μm（即170目）的成品細料約為20%～30%，有70% ～80％的物料顆粒小于2mm，稍大的粗顆粒內部也充滿了微裂紋，這樣就大大降低了球磨機的粉磨負荷，在粉磨系統中安裝輥壓機，可使粉磨設備的潛在能力得以充分發揮，增加產量，提高整個系統的生產效率。

2、降低粉磨電耗和球耗

采用輥壓機+球磨（立磨或雷蒙磨）粉磨物料，可以使整個粉磨系統的總電耗和球耗顯著降低。

3、物料粒型好

自動調節輥面間隙，保持設定的破碎力恒定，使產品粒形更好，粒度更細。噪音低

4、保護機制好

配置了性能可靠的液壓控制系統，使設備具有過鐵、過載保護作用。

5、噪音低

高壓輥磨機采用“高靜擠壓力”和“料床層壓破碎”的設計理念，設備運行時物料在擠壓輥罩內，被連續穩定的擠壓粉碎，有害粉塵不易擴散；同時由于近乎無沖擊發生，故而噪音低，震動小，粉塵少，破碎效能高。破碎物料粒形好，襯板壽命長，磨耗低。
