本機是根據對物料進行輸入能量逐級遞增和分級破碎的原理設計的。

（本系列大型號破碎機的轉子部由上、中、下三級轉子組成，中、小型號破碎機的轉子部由上、下兩級轉子組成。其結構與工作原理按大型號破碎機介紹。）

PFL-Ⅲ立式復合破碎機結構

本機由電機傳動部、出料斗、機座部、底盤部、轉子部、筒體部、機蓋部等部件組成。電機呈垂直倒置安裝在機座的一端，通過窄V帶驅動主軸旋轉，主軸上裝有三個轉子，轉子位于筒體的中央，每個轉子的圓周裝有可調整間隙的錘頭，上轉子的頂面裝有甩料盤（由甩料筋和甩料襯板交叉均布組成）。機蓋上有兩個進料斗；底盤固定在機座上，機座下方設有一出料斗。支撐主軸的兩個調心滾子軸承和一個推力軸承分別裝于機蓋和底盤的中央。筒體部由兩個對開的半圓筒體構成，筒體上端聯接機蓋，下端聯接底盤，筒體可以打開（注意：不論檢修或更換易損件，只允許打開一半筒體，另一半筒體的連接螺栓不能有任何松動，應緊固牢靠），以便更換易損件和檢修；筒體內壁安裝有上、中、下三層反擊板，分別包圍上、中、下轉子，并與轉子錘頭保持一定間隙。

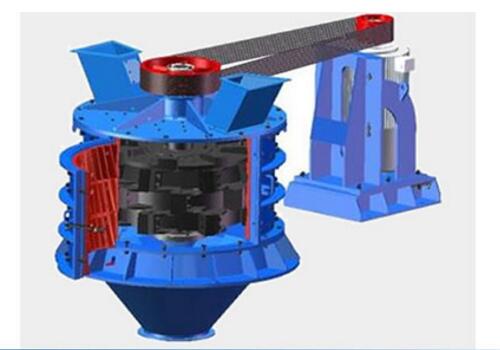

圖 PFL-Ⅲ立式復合破碎機結構

PFL-Ⅲ立式復合破碎機工作原理

工作時，固定在主軸上的轉子在電機驅動下按一定方向高速旋轉運行，塊狀物料由進料斗落到甩料盤上，經高速旋轉的甩料盤筋的沖擊后，在離心力的作用下，被迅速拋向反擊板而產生撞擊。

物料經反擊板上的斜面及重力作用下，沿斜下方被反彈到錐形轉子破碎腔，物料受到高速旋轉的上錘頭沖擊，使物料獲得足夠的動能后被拋向反擊板，并重復上述破碎過程，物料群在破碎腔內互相撞擊得到再一次破碎，并在錐形空間做螺旋線下落。

物料進入圓柱形轉子腔內，對已破碎的顆粒進一步細破碎、擠壓、研磨，再次重復上述破碎過程。如此高頻次的被上、中、下錘頭和反擊板的打擊、反擊、擠壓、研磨，使物料由大到小逐漸被破碎。由于物料在破碎腔內受到錘頭和反擊板的沖擊，以及物料之間的相互碰撞，使物料沿其自然節理面、層理面發生破碎。當破碎后的物料小于上上轉子的排料間隙時，物料進入中轉子破碎腔，進行細碎。然后，物料進入下轉子破碎腔，再次發生上述打擊、反擊、擠壓、研磨的破碎過程，所不同的是下轉子的錘頭圓周速度比第二級更高，物料所受的的沖擊力更大，間隙更小，因此可使物料細碎得更小，最終被破碎成所要求的顆粒，排出機體。
