本文以洛陽某干混砂漿機制砂石生產線為例，著重為大家介紹一下干混砂漿精品機制砂石骨料生產線的工藝流程設計及設備配置方案。

一、工藝流程設計

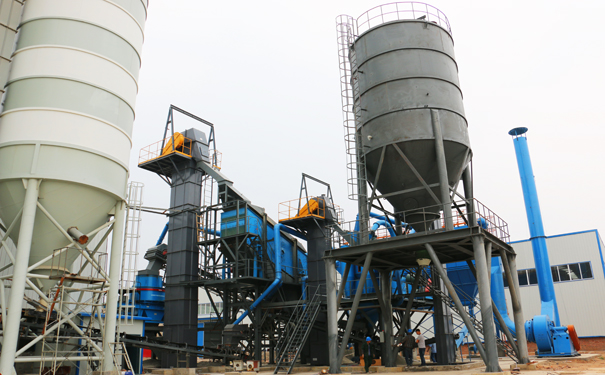

洛陽某干混砂漿機制砂石生產線主要用于生產預拌砂漿用細砂，設計產量為50t/h，原料為30mm以下的碎石，成品砂細度模數2.4-3.0之間可調整，石粉含量控制在5%-15%，系統配置的核心主機設備為洛陽大華生產的PLS1000專用精品制砂機1臺，該設備成品粒形好，粒度穩定，設備使用成本低，維修保養簡單。其它配套主機還有YKR系列多層細粒篩分機1臺，NHXA系列高效選粉機1套，環保除塵設備1套，斗式提升機3套，粉料罐1套及其它相關計量和輸送設備等。

該生產線通過PLS1000制砂機細碎再整形物料，破碎后的物料經過多層細粒篩分機進行篩分，不合格的重新用制砂機再次破碎，合格的成品粒度通過NHXA系列高效選粉機來調節機制砂中的石粉含量和粒級分布，保證成品級配連續穩定，滿足客戶干混砂漿生產的各項指標要求。同時，為了實現無塵化潔凈生產作業環境，還配備了DHSC氣箱式脈沖袋收塵器。

二、設備配置

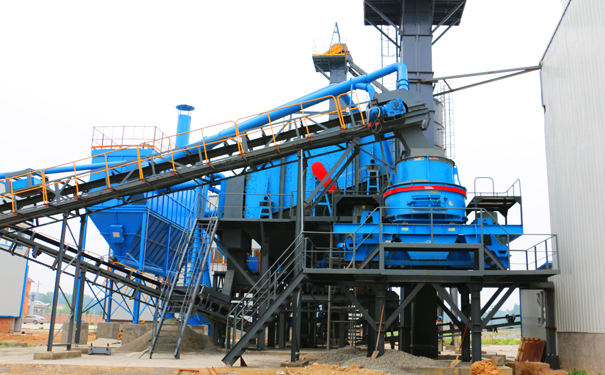

PLS1000專用精品制砂機根據工況條件或破碎物料的不同，通過控制入料的方式，有“石打石”和“石打鐵”兩種破碎機理。“石打石”是采用瀑布流分料系統，將來料按一定的可控量分流成兩路，一路物料自中心入料管引入水平方向高速旋轉的葉輪內腔，另一路物料從進料斗圓周的多個溢流口落入設備內腔，進入葉輪內腔的物料通過葉輪高速旋轉加速從三個或多個發射口拋出，與從溢流口落下的物料在葉輪圓周區域發生強烈的自沖撞擊而形成石打石破碎。 “石打鐵”是將來料自中心入料管全部引入高速旋轉的葉輪內腔，通過葉輪高速旋轉加速后從三個或多個發射口拋出，猛烈撞擊安裝在設備破碎腔內壁的金屬反擊板而形成石打鐵的破碎。該設備成品粒形好，粒度穩定，設備使用成本低，維修保養簡單。

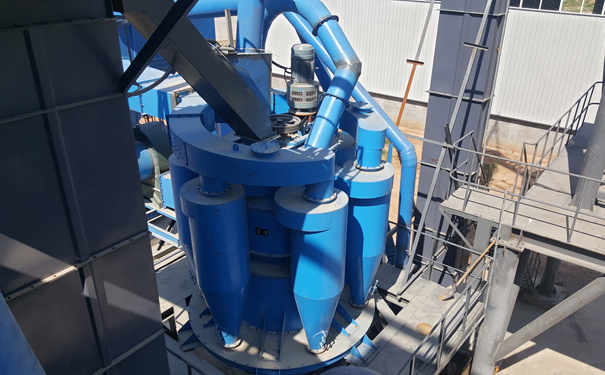

NHXA系列選粉機是干法制砂工藝中保證砂子質量的關鍵設備，主要由調速電機、風機、旋風筒、選粉室、撒料盤和主進風管等部件組成。該機可通過調速的方法調節砂子中細顆粒的多少。轉速越高，選出的細顆粒越多，砂中含粉量越小。反之，砂中含粉量變大?？煞浅７奖愕目刂茩C(jī)制砂中的石粉含量，以滿足客戶的不同需求。

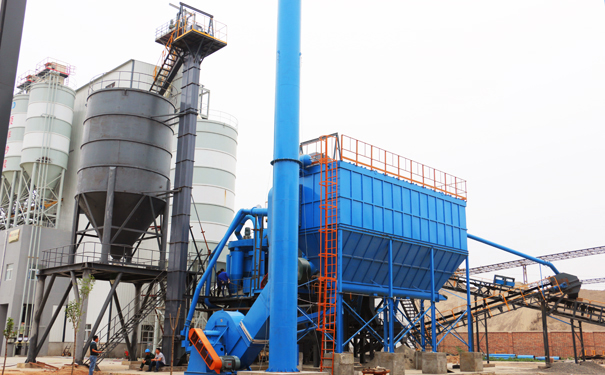

DHSC氣箱式脈沖袋收塵器是我公司結合了國內外的收塵技術，并針對國內干法砂石骨料生產的現狀，反復比較了多種類型布袋除塵器的優缺點后，優化設計開發的砂石骨料系統普遍采用高效收塵器，也可廣泛適用于其它建材、機械、輕工、橡膠等工礦企業的通風除塵，對改善環境，防止大氣污染起到良好效果。該收塵器在凈化含塵氣體效果及結構都有了很大進展，主要有儲氣罐、濾袋、上箱體、下箱體、螺旋輸送機等部分組成。適應高濃度粉塵環境的除塵，當粉塵濃度在1000g/m 以下的環境可以直接進行處理，也特別適用于高溫、高濕的含塵氣體環境除塵。

樓式制砂系統在環保、占地和能效方面具有顯著的優勢。樓式制砂系統生產時都需要解決好兩個問題：其一是分級選粉，將破碎產品中物料篩選出來的同時進行分選和調控，如果不能很好地解決此部分物料的分級篩選，將會導致產能降低，影響細度模數的調控；其二是回籠破碎，調控不合格的物料返回制砂機再次破碎，這是級配調整的一個核心環節。

精品機制砂機應避免大規模低水平的重復建設，需規模適度、產品優良、重過程控制、自動化程度高、節能環保，這將成為今后骨料項目建設的發展趨勢。如果想了解更多關于精品機制砂生產線和設備配置的相關問題，可撥打咨詢電話：0379-62669906，15837930610。
