PFQ型渦旋強力反擊式破碎機工作原理：

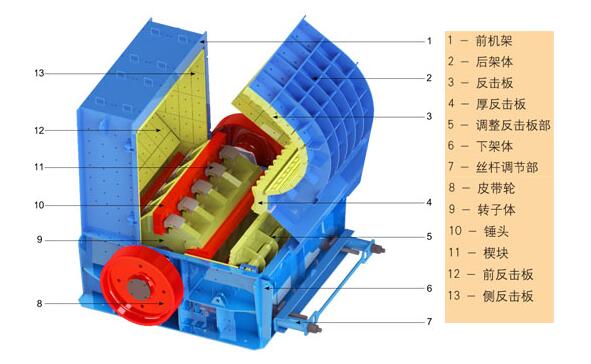

PFQ型渦旋強力反擊式破碎機主要有渦旋破碎腔和粗、中、細破碎段（P、S、T）組成，分別為：

1.上前機架、2.上后機架、3.轉子部、4.厚齒板（P段）、5.調整反擊板部（S、T）段、6.下機架、7.調整部。

PFQ型渦旋強力反擊式破碎機工作原理和結構組成

電機經過三角帶傳動，帶動轉子高速運轉，物料自入料口進入破碎機腔內，被高速旋轉的轉子板錘打擊，沖擊至渦旋破碎腔頂部齒形反擊板后反彈自由下落，不斷同后續往上沖擊的物料碰擊破碎，未充分破碎大塊和料在P破碎腔頂部的厚齒板與板錘作用下產生的巨大的壓力與彎曲力，即使很難破碎的物料也輕易被粗碎后進入下段進行再破碎。

S破碎破碎段同轉子錘板間間隙較小，物料在此受到摩擦沖擊、折斷、擠壓

而得到中碎，進入T破碎腔細碎。

T破碎段同轉子錘板間間隙更小，物料同樣受到摩擦沖擊、折斷、擠壓而得到進一步細碎后，排出機外。

S、T段反擊板同轉子錘板間間隙可根據用戶對不同物料粒度的要求進行調整。S、T段的調整部帶有彈性裝置，當不可破碎物進入T破碎腔時，彈性裝置具有退讓緩沖作用，使排料口尺寸增大，不可破碎物料排出機外。當不可破碎物排出后，在彈性作用下，排料口恢復原尺寸。

PFQ型渦旋強力反擊式破碎機結構組成：

1.機體

機架為焊接件，破碎腔內襯有鋸齒形反擊板，物料沖擊時形成彎曲折斷力，同平反擊板相比破碎效果增加。兩側裝有可更換的襯板，可以保護機體不受磨損。上機體高大的曲線結構，形成獨特的渦旋破碎腔。

上左、右機架用螺栓聯接，根據型號大小不同設有絲杠或液壓開啟裝置。在上、下機架兩側和入料口前方設有檢修觀察門，易于檢修更換易損件。

2.傳動部

采用Y2系列防護等級高的電機，有效寬度制窄V帶，電機移動滑軌可調節皮帶松緊度。

3.轉子部

轉子部是本破碎機的核心部分，轉子體采用結構鋼板焊接而成，磨損面涂有硬質合金焊層；

轉子軸由特殊鍛打材料加工熱處理而成，主軸皮帶輪可左裝也可右裝（根據用戶要求），常用右裝，轉子體同轉子軸之間采用錐套代替?zhèn)鹘y(tǒng)的鍵聯接，使拆裝更方便，且具有過載保護作用；

由特殊耐磨材料制成的長方形高效錘板切向支承方式，能阻止斷裂，可調頭使用，利用率高；

錘板由耐磨楔塊固定，嵌裝進轉子體內，運轉時自動夾緊，安裝容易，更換迅速。
