近年來，由于地質條件惡化及采煤機械化程度的提高，原煤中粗煤泥含量逐漸增多。目前選煤廠分選工藝多采用分級入選工藝，即原煤經分級得到各個粒級入料，不同粒級原煤采用不同的分選設備進行分選。一般來說，進入選煤廠的入選原煤粒度在 50 mm以下，經過脫泥篩 (3～1 mm) 脫泥，脫泥篩篩上物進入重介質旋流器、重介淺槽等重選設備，而脫泥篩下物則是粗煤泥的主要來源。粗煤泥通常粒度在 0.3～0.5 mm 以上，不適宜浮選處理。近年來，干擾床分選機由于具有能耗低、操作簡單的優點，在選煤廠得到廣泛推廣應用。

一、國外研究現狀

干擾床分選機的設計最初來源于水力分級機，主要用來對石英礦進行分級處理。20 世紀 60 年代，干擾床分選機最先進入煤炭洗選行業，20 世紀 80 年代初，英國開始在選煤廠大規模推廣應用，經過不斷完善，干擾床分選機的研究日臻成熟。目前，隨著給料、給水以及排料等結構的成熟，各種新型的干擾床分選機出現在粗煤泥分選領域。主要干擾床分選機類型有：水力分級機 (Hydrosizer)、Hindered-bed separators、干擾床分選機 (Teetered Bed Sparators，即 TBS)、流化床分離器 (Fluidized bed separators)、Hindered-bed classifiers、Up-stream classification、水力浮選分選機 (Hydrofloat separator)、弗洛特克斯比重分級機 (Floatex Density Separator，即FDS)、crossflow separators、逆流式分選機 (Reflux Classifier，即 RC) 以及 ALL-FLUX。

1 、干擾床分選機

TBS 即干擾床分選機，Hindered-settling column、Linatex Hydrosizer等也屬于此類。經典的TBS 通常由入料井、布水板、自動排料系統以及傳感器等組成，主要適用于 3(2)～0.25 (0.15) mm 粒度的粗煤泥分選。TBS 的基本結構如圖 1 所示。被選粗煤泥由分散裝置進入分選腔內，在上升水流的作用下，礦漿在分選腔內充分分散并進行干擾沉降，低密度物料匯入溢流槽經溢流管排出，高密度物料通過底流排料閥門排出。

后來，研究者們?cè)?TBS 分選懸浮液中加入了加重質并研究其對分選過程的影響。K. P. Galvin 等人在 1999 年進行了原煤、原煤 + 礦物質、原煤 + 礦物質 +加重質等在分選機的分選試驗，結果表明：在較小的流化速率下，增加懸浮液密度能明顯提高粗煤泥的分選效果。K. P. Galvin 等人在 2002 年將跳汰分選引入 TBS，研究了循環脈沖水流對于 TBS 的影響，試驗證明：循環脈動水流對 TBS 分選效果影響有限，但一定程度上提高了細粒尾礦的分選效果。南非夸祖魯納塔爾大學的 L. Maharaj 等人在 2006 年制作了7 種不同孔徑布水板的 TBS，并借助 fluent6.1 中的歐拉多相混合模型，模擬了液相中顆粒的相互作用，并提供了詳細的流動圖像。

1. 底流閥 2. 上升水流分散器 3. 分布盤 4. 干擾床5. 擋板 6. 密度探針 7. 上升水流入口 8. PID 控制器
圖 1 TBS 基本結構示意
Fig. 1 Overall structural sketch of TBS

2 、水力浮選分選機

水力浮選分選機是 Erize 公司發明的干擾床分選機，結構如圖 2 所示。該機適用于 +0.425 mm (35 目)的物料分選。與傳統干擾床分選機不同，它具有浮選和重選雙重功能。在分選過程中需要加入起泡劑，氣泡選擇性吸附在疏水性物料上。在分選腔內，由于干擾上升水流的作用，氣泡和顆粒的速率差異明顯變小，增加了氣泡和顆粒的接觸時間，提高了氣泡與顆粒的黏附程度，從而增加了精礦產率。弗吉尼亞理工學院的 C. J. Barbee 等人使用水力浮選分選機進行了+0.425 mm 磷礦分選試驗，并與標準柱形分選機進行對比試驗，結果表明：相對于標準柱形分選機，水力浮選分選機具有 2 倍的處理能力，回收率也得到了提高，最大可達到 >98%。佛羅里達學院磷礦研究課題組的 ZHANG P 使用水力浮選分選機對細粒磷礦進行分選，精礦回收率達到 95% 以上，并與浮選對比，結果表明：精礦產率明顯提高，并且精礦品位優于浮選精礦品位。

1. 脫水錐 2. 分配器 3. 閉路循環

3 、弗洛特克斯比重分級機

FDS 又稱弗洛特克斯比重分級機，是一種先進的干擾沉降分選機，其利用流化干擾床層，使得比重和形狀不同的礦物顆粒得到分離。如圖 3 所示，F(xiàn)DS分選機主要由 3 個區域 (區域 A、 B 和 C) 組成。入料礦漿切線給入料井 (入料井深入到分選腔的上端 1/3處)，在分選腔底部均勻布置水管，水管均勻開孔，保證分選腔界面給水均勻。入料給入?yún)^(qū)域 A，由于上升水流的作用迅速擴散成流化床，顆粒在該區域進行沉降運動，輕的細顆粒上升至分選機上部區域被排出，重的粗顆粒沉降至底部錐形區域被排出。傳感器布置在區域 B，控制著底流排放速率，密度切割點由上升水流控制。經試驗研究，上升水流和床層壓力是影響FDS 分級效果的主要因素，更適用于分級密度差異較大的物料，如鉻鐵礦和石英礦等。

1. 底流閥 2. 給水 3. 入料 4. 溢流槽

4 、逆流式分選機

RC 由澳大利亞 Newcastle 大學的 Galvin 課題組(2001—2011 年) 研制成功，主要用于粗煤泥分選，結構如圖 4 所示。該分選機在 2008 年通過產學研合作，由澳大利亞 Ludowici MPE 有限公司生產制造，目前在國內塔山選煤廠及柳灣選煤廠等都有應用。與傳統干擾床分選設備不同，RC 分選機在入料口上下方均設置有一組傾斜板。斜板增加了 RC 的沉降面積，并且每組斜板的下方形成了 2 個高密度的礦漿區域，為 RC 造了一個最佳的分選條件。相對于 TBS，RC 外形截面呈方形，較 TBS 復雜，體積龐大，沖洗、檢修不方便，這是 RC 推廣緩慢的一個主要原因。

圖 4 逆流式分選機基本結構示意

5 橫流式分選機

傳統的給料方式由一個深入到分選腔 1/3 左右的給料管給入，給料呈噴射狀進入到分選腔內，不利于水流的穩定性和整個分選過程。為此，Erize 公司發明了橫流式分選機，其結構如圖 5 所示。該機采用切線水平方向給料，降低了給料速度，有利于給料充分分散，減小對上升水流和分選過程的影響；同時在分選腔底部布置有帶孔管網，提供上升水流，減少了入料分散需要的上升水流。J. N. Kohmuench 等人使用橫流式分選機進行試驗，并對過程工藝進行詳細評價，結果表明：在較高的給料速率下，橫流式分選機能保持較好的分選效果。

1. 脫水錐 2. 分選腔 3. 入料井 4. PID

6 AFX 復式流化分級機

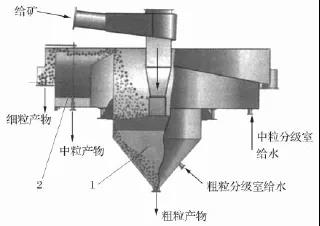

AFX 復式流化分級機由德國選礦學者研制，該機將分級效率高、分級粒度細、分級精度高及處理能力大等優點集于一體，主要用于細粒分級，亦可用于粗煤泥分選。AFX 復式流化分級機的上部呈圓筒狀，下部呈圓錐狀，結構如圖 6 所示。AFX 分級機由 2 段給水，控制粗粒與中粒以及中粒與細粒的分級。在物料底部的錐形分級室進行分級，粗粒通過底流口排出，中粒和細粒通過溢流進入環形分級區。環形區域水流呈近似層流狀態，細粒分級效率很高。

1. 粗粒分級室 2. 流化床給水網

二、國內研究現狀

1. 精煤溢流管 2. 阻尼塊 3. 入料管 4. 篩網5. 脈動水流管 6. 流體分布器 7. 底錐段 8. 底流管

中國礦業大學 (北京) 劉文禮等人設計出了干擾床分選機系統，通過試驗對其分選機理進行了闡述，并計算了不同粒度、顆粒的干擾沉降末速，從理論上對干擾床分選機顆粒沉降規律進行了研究。

黑龍江科技大學呂一波等人研制了流化床分選機，通過試驗測得不同密度、不同粒級和不同形狀參數顆粒的沉降末速，并研究了其對分選效果的影響。后來又通過對水流流量、入料管長度和入料濃度等結構參數及操作參數進行正交試驗，得出了干擾床分選機的一些基本參數。

河南理工大學焦紅光等人研制了阻尼脈動干擾床分選機，結構如圖 7 所示，其主要特征是在分選機內設置阻尼塊，并提供脈動水流，由于阻尼塊產生渦流的作用使得物料分散更充分，借助床層中產生的脈動上升水流，使得分選效果大為改善。

中國礦業大學李延鋒等人發明了多產品液固流化床分選分級設備，結構如圖 8 所示。該設備與德國的 AFX 復合流化分級機結構類似，將若干段液固流化床自上而下串聯而成，下部分選室直徑最小，向上依次遞增。該分選機床體高度較高，且結構較復雜。

目前 Φ3000 mm 的 XGR、CSS等不同型號的國產干擾床分選機在選煤廠得到應用，大直徑(Φ3600mm 、Φ4500mm ) 干擾床分選機也在研制和推廣中。

圖 8 多產品液固流化床分選分級設備基本結構示意

三、結語

選煤廠中粗煤泥分選和回收工藝尤為重要，直接影響到精煤質量及選煤廠的經濟效益。目前國內選煤廠粗煤泥分選工藝并不完善，干擾床分選機還有待廣泛推廣應用?，F(xiàn)有的干擾床分選機對入料粒度范圍、入料速度、給水速度及底流排放閥門控制等操作參數要求較為嚴格，在一定程度上制約了干擾床分選機的分選效果。

通過對上述干擾沉降設備結構特點進行分析可知，各類分選設備均有其適應性和局限性?；诟蓴_床分選機的基本結構，改進主要集中在入料位置和給料方式、均勻上升水流結構、腔體內布置傾斜板以及底流排放結構。大量研究表明，給水和給料是影響干擾床分選機分選指標的主要因素。然而就分選設備而言，應滿足給料對分選上升流影響最小、給水穩定和分選效率高的要求，且分選精度高、適應性強、自動化程度高等應成為干擾床分選機最優的工藝性能。

目前的干擾床分選機應適應難選煤質。由于細粒煤質粒度變小、灰分增高，導致粗煤泥分選變難。可通過改進給料和給水裝置，同時采用多段分選來提高分選精度。自動化程度有待提高。應提高自動排料系統的控制精度，減小檢測元件靈敏度不高造成的排料延遲現象，降低底流對上升水流穩定性的影響。
