液壓保護復擺式顎式破碎機主機結構

本破碎機的基本組成為復擺式顎式破碎機主機、液壓保護裝置及電控柜三大部分。

1． 主機機架為焊接結構，經退火后加工。

2．破碎腔內的齒板及側面襯板由耐磨鑄鋼制成，以保證機器能在含有較多極強極硬的不可破碎物的物料中正常工作。

3．傳動裝置：由主電機經小皮帶輪、窄V帶、大皮帶輪帶動偏心軸轉動，實現動顎的咬嚼動作。

4．油缸裝置：其兩翼方形結構為導向滑動面。該結構將破碎作業傳給油缸體的負荷通過調整墊傳給機架兩邊。

5．油缸導向裝置：油缸導向槽的走向確定了油缸中心線的方位，油缸中心線應保證滑靴沿寬度與肘板均勻接觸，以免使動顎承受偏載。導向槽的走向及其在機架寬度方向的位置是通過其周?chē)恼{(diào)定螺栓調定的。

6．彈簧：其作用是維持肘板在動顎擺動、排障及調整排料口過程中可靠地夾在動顎與滑靴的槽中，不致自行脫落。

7．破碎腔排料口的調整：油缸后部?jī)梢淼恼{(diào)整墊的厚度確定排料口的大小，即油缸缸體在導向槽中的位置決定了排料口的開口度。油缸缸體的移動可通過轉動中間頂桿手輪裝置及轉動兩側拉桿螺母來實現，定位后必須退回中間頂桿，破碎作業時該頂桿不與油缸缸底接觸。調整墊應保證油缸兩翼受力均勻。

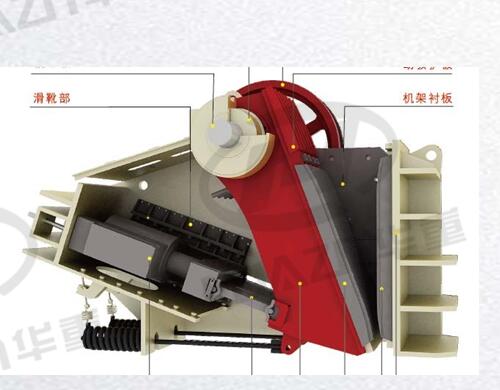

液壓保護復擺式顎式破碎機主機結構圖

液壓保護復擺式顎式破碎機工作原理

作為復擺式顎式破碎機其工作原理是：待破碎物塊經由破碎腔（由固定齒板、活動齒板及側面的左、右、上、下襯板構成）上端即進料口進入后，經動顎的咬嚼破碎后，由破碎腔下端（即出料口）排出。動顎的咬嚼動作是由傳動部分帶動偏心軸轉動而產生。偏心軸作為四聯桿機構的曲柄帶動作為聯桿的動顎，并由此帶動作為搖桿的肘板作擺動，動顎在兩端的制約中做有利于破碎及排料的復雜擺動。液壓系統是機器的過載保護裝置，它以可縮性肘板支承油缸實現破碎機在超負荷狀態下的規避動作。液壓站提供的高壓油由進油口進入油缸高壓腔，迫使油缸活塞處于極限伸出位置，活塞通過滑靴支承肘板。正常破碎作業狀態下，液壓系統既定的油壓足以使活塞為肘板提供穩定的支承；當虎口咬嚼到不可破碎的物料時，肘板通過活塞將峰荷傳到油液系統中，使油壓迅速升高到設定值以上，系統中的壓力控制器隨即發訊，打開油缸通往油箱的通路，油缸后腔卸壓，動顎將在自重及彈簧拉曳下張大排料口，吐出不可破碎物，此即“過鐵”。

排障動作完成后，隔斷油缸與油箱的通路，打通油源通往油缸的回路，則動顎在壓力油的推動下，恢復至原定的開口尺度，機器又自動進入破碎作業狀態。
