ASD顎式破碎機工作原理

本機主要由機架、動顎、偏心軸、顎板、調整座等零件組成。工作時電動機通過三角帶經皮帶輪驅動偏心軸，使動顎按照一定的軌跡進行運動，進入破碎腔內的物料在兩顎板之間受壓碎、劈裂和彎曲作用而被破碎，經破碎后的物料在自身重量的作用下由排料口排出。

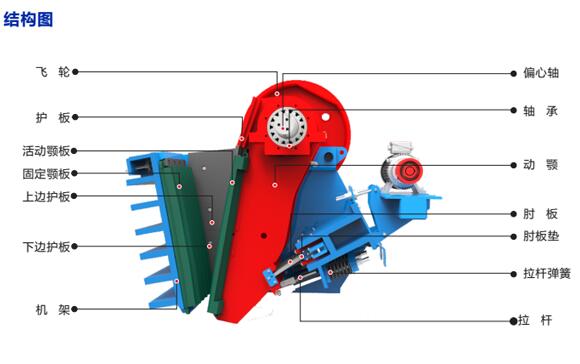

ASD顎式破碎機結構圖

ASD顎式破碎機結構特征

1、機架部

機架為鋼板焊接結構并經退火處理。機架前墻板上裝有固定顎板。在機架內側破碎腔處裝有左、右邊護板，以防機架內側壁的磨損。在機架前墻板上加工有4個φ33孔，拆卸固定顎板時用棍棒敲擊固定顎板以便于拆卸，在機架的側墻板上加工有φ40孔，拆卸邊護板時用棍棒敲擊邊護板以便于拆卸。

固定顎板、左右邊護板均為高錳鋼鑄件（易損件），要根據破碎物料的性質定期更換。更換固定顎板時要先將邊護板螺栓松開，邊護板拆下后，再用棍棒敲擊固定顎板，待固定顎板與機架前墻板脫開后再將固定顎板拆下、吊出。安裝固定顎板的順序應與拆卸順序相反，先將固定顎板裝到位后再安裝邊護板。邊護板安裝時其兩側邊必須分別與固定顎板及機架上焊接的楔塊擠緊。注意待邊護板安裝到位后必須用邊護板螺栓拉緊。

2、肘板

肘板一端支撐在動顎下部，另一端支撐在調整座上，并與其形成滑動接觸。肘板除支撐動顎外，還有當外來不能破碎的異物進入破碎腔內，破碎機負荷突然增大的情況下，自身立即折彎或斷裂，從而保護其它零件不受損傷。

3、調整部

機架后壁的頂桿和調整墊板可用來根據用戶的需要調整排料口的大小，從而控制出料粒度。注意：調整頂桿時必須將彈簧松開，墊板加入后再將頂桿退出，彈簧拉緊。

4、彈簧拉桿裝置

設備的彈簧拉桿裝置由拉桿、彈簧，螺母等零件組成，用于保證顎式破碎機整個運動機構的緊密配合，及平衡動顎與肘板在工作時產生的慣性力。彈簧預壓力不易過大，只要消除肘板與動顎、肘板與調整座間的沖擊響聲即可。
