ASTRO顎式破碎機E型工作原理

本機主要由機架、動顎，偏心軸、顎板、調整座等零件組成。工作時電動機通過三角帶經槽輪驅動偏心軸，使動顎按照一定的軌跡進行運動，從而將進入破碎腔內的物料進行破碎，經破碎后的物料在自身重量的作用下由排料口排出。

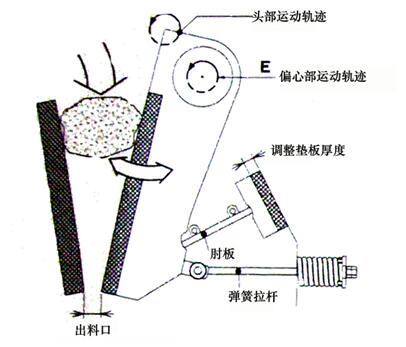

ASTRO顎式破碎機E型構造圖

ASTRO顎式破碎機E型構造

顎板

動顎板的固定是通過螺旋彈簧、螺栓把楔塊壓緊，從而將顎板固定在動顎上。這樣做是因?yàn)楫?dāng)顎板伸縮、顎板受到大的變動負荷、螺母的擰緊過度時能起到一定的作用防止螺栓斷裂。

機架部

機架采用焊接結構來承受大的破碎力作用，在機架內側安裝有固定顎板與邊護板與動顎部一起形成破碎腔。

動額部

在破碎巖石側安裝耐磨損的動顎板。借助動顎軸承的中心與機架軸承的中心之間的偏心距，使動顎產生擺動。
