GPY單缸液壓圓錐破碎機工作原理：

破碎過程是在定錐襯板和偏心運動的動錐襯板之間完成的。電機通過三角皮帶和皮帶輪來驅動破碎機的水平軸，水平軸通過齒輪傳動來驅動偏心套旋轉。偏心套帶動主軸使動錐部（破碎部）成旋擺運動，從而在偏心擺動的動錐襯板和定錐襯板之間產生周期性的相對運動，從而使待破碎物料在破碎腔內不斷地受到擠壓和彎曲而被破碎。待破碎物料由上部的給料口進入破碎機，破碎后通過下部的排料口排出機體。

液壓調整

液壓油壓入液壓缸下方，破碎錐上升，排礦口縮??；液壓缸內的油放回油箱，破碎錐下降，排礦口增大。當破碎腔中進入不可破碎物時，導致破碎力急劇增大，通過液壓系統自我調整，壓力油放回油箱，排礦口增大，排出不可破碎物，保護機器本身不受損壞。

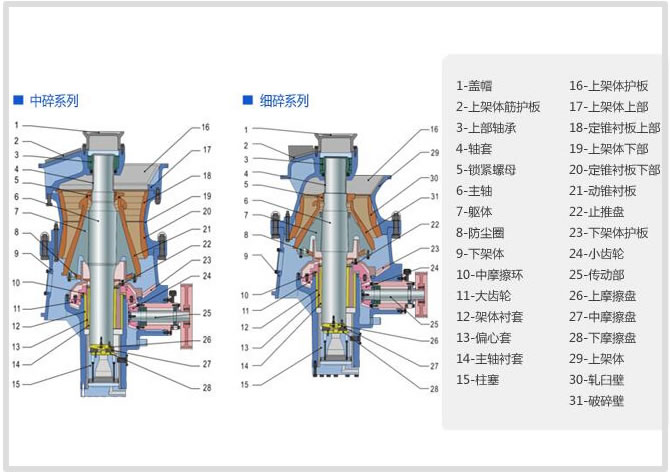

高能液壓圓錐破碎機結構示意圖

GPY單缸液壓圓錐破碎機結構組成和特點：

結構組成

GPY系列高能液壓圓錐破碎機主要有驅動部、水平軸部、偏心套部、破碎圓錐部、上架體部、下架體部、液壓缸部、液壓潤滑系統等組成。同時本機配置有進料斗和出料斗。

結構特點

a）GPY系列單缸高能液壓圓錐破碎機不同于常規圓錐破碎機，它在破碎腔腔體、偏心套轉速及偏心矩等重要技術參數方面進行了優化設計，采用并實現了層壓破碎；顆粒的破碎不僅發生在顆粒與襯板之間，而且發生在顆粒與顆粒之間。顆粒之間相互擠壓，使扁平及長條狀顆粒沿其薄弱斷面斷裂，待破碎物料在破碎腔中得到多次破碎，因此產品粒形更趨于立方體，針片狀含量少，產品粒形好?？蓾M足水電、城建、高速公路、鐵路等行業的特殊粒形要求。

b）機架主軸采用高強度合金鋼精鑄、精鍛加工而成，堅固耐用，適合堅硬物料的破碎，重量輕；采用大功率 （比同規格普通圓錐破碎機相比功率增大0.5~1.0倍）傳動，生產能力大；小型規格高能圓錐破碎機生產能力就能滿足大型規格普通圓錐破碎機所能達到的生產能力要求。

c）單缸液壓調整及保護安全可靠

該設備采用液壓調整及保護系統，并與潤滑系統合二為一，結構緊湊，所占空間小。

操作液壓系統可液壓無級調整排料口大小，以適應不同產品粒度的生產要求，或補償襯板的磨損。

當鋼件等不可破碎物進入破碎腔時，過大的壓力使液壓油由液壓缸進入蓄能器，降下動錐總成，使不可破碎物料排出破碎腔。當非破碎物排出機體后，蓄能器中的高壓惰性氣體將液壓油壓回液壓缸中，而使動錐總成升起，將排料口恢復至原有定值。這就實現了液壓自動排出不可破碎物。

d）與反擊破碎機、顎式破碎機相比，GPY系列高能單缸液壓破碎機采用擠壓破碎原理，避免了物料與破碎部件的高速撞擊、摩擦或擠壓磨損，磨損件采用價格低廉的高錳鋼鑄件，這就在保證產品質量的前提下大大降低了磨損費用，減少更換易損件停機時間，給使用者產生了較大的經濟效益。

e）液壓、潤滑站有機一體，結構簡單、輕便、使用可靠、自動化程度高。油冷采用水泠或風泠兩種形式可以解決缺水或寒冷地區無法使用的難題，適合安裝在移動式破碎站上使用。
